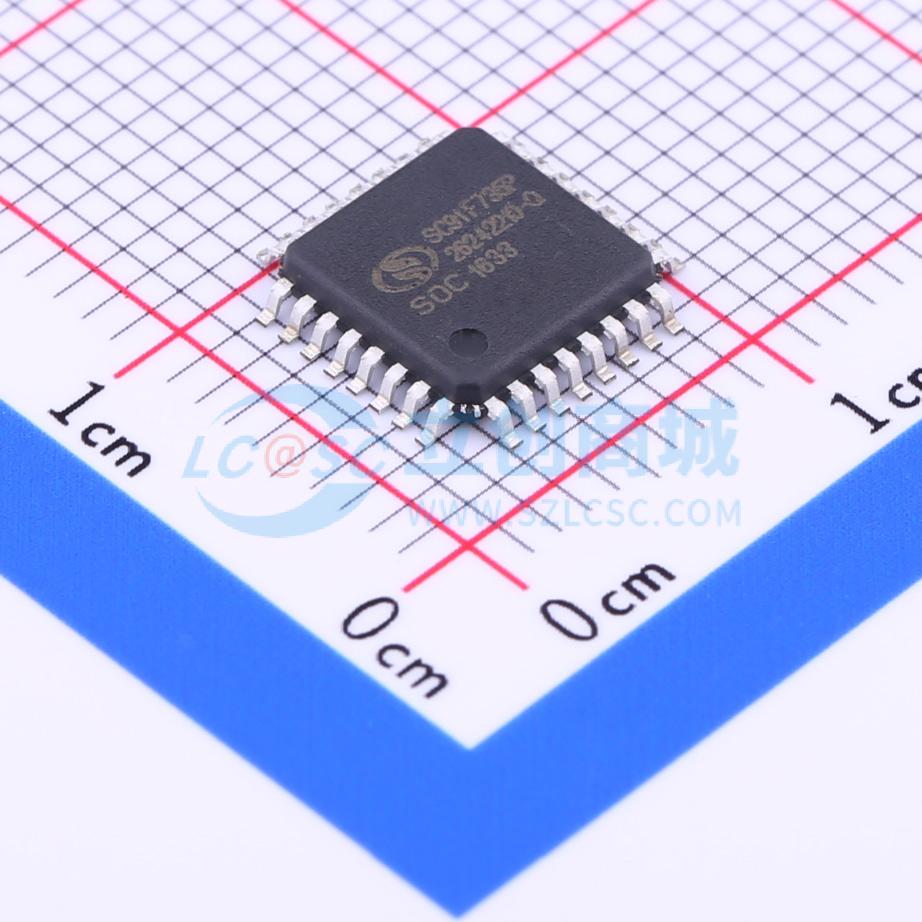

SC91F735P32R

SC91F735是一颗加强型的超快速1T 8051工业级Flash微控制器，指令系统完全兼容传统8051产品系列。内部集成有8KB Flash ROM（包含256Byte EEPROM）、256B SRAM、最多30个GPIO（包含14个大电流LED驱动口）、所有IO可作为COM/SEG的软件LCD（1/2Bias或1/3Bias）、2个16位定时器、12路10位高精度ADC、3路8位共周期Duty分别可设置的PWM、1路12位Buzzer、1个串行通讯接口（SIF）、1个32K Base timer、内部高精度16M/8M/4M/1MHz振荡器等资源。为提高可靠性及简化客户电路，内部也集成有2级可选电压LVR、2.4V基准ADC参考电压、WDT等高可靠电源电路。可广泛应用于各种大小家电、工业控制等带LCD显示或者无LCD显示的应用领域。

• 工作电压: 3.8V~5.5V
• 工作温度: -40~85℃
• 封装: LQFP32
• 内核: 超快速的1T 8051
• 存储器: 8KB Flash ROM（MOVC禁止寻址0000~00FFH的256B）, 256B SRAM
• 系统时钟: 内建16M/8M/4M/1MHz振荡器IC工作的系统时钟, 可通过编程器选择设定
• 频率误差: 跨越(4.5V~5.5V)及(0℃~70℃)应用环境, 不超过±2%
• 外接32K晶振不作为IC的系统时钟仅作为Base Timer来精确计时使用，此X32K可以唤醒STOP，可通过Code Option来取消此晶振，并作为GPIO使用
• 低电压复位（LVR）: 复位电压有2级可选: 3.95V、4.15V，Default为用户烧写Code Option时的选择值
• Flash烧写: 4线串行烧写接口
• 中断（INT）: TIMER0, TIMER1, SIF, ADC, PWM, X32K, INT0~7共14个中断源，INT0、INT2~7为7个中断向量入口，仅下降沿触发，INT1为单独的中断向量入口，可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围:
  • 30个4种模式可设的强输出GP IO（包含14个大电流LED驱动口：P1/P4）
  • 所有IO可作为软件LCD的COM或者SEG，可选择输出电压为1/3VDD、2/3VDD或者1/2VDD
  • 16位WDT，可选时钟分频比
  • 2个标准80C51 16位定时器TIMER0及TIMER1
  • 1个串行通讯接口SIF，可设Slave和Master模式
  • 3路共周期但Duty可调的8位PWM
  • 1路12位Buzzer
  • 1路来自于32K晶振的精准Base Timer
• 模拟外围:
  • 12路10位ADC
  • 内建基准的2.4V参考电压
  • ADC的参考电压有3种选择, 分别是VDD、Vref（P3.0）以及内部2.4V
  • 可设ADC转换完成中断
• 省电模式: STOP MODE可由INT0~7唤醒，可由外部32K振荡产生的定时中断唤醒

• 各种大小家电
• 工业控制
