SC91F731M20U
SC91F731M20U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20PIN,8K FLASH ROM(带256B EEPROM),256B SRAM,18个GP I/O(8个大电流驱动),2个16位Timer,8路10位ADC,2路8位PWM,软件UART,32K RTC,BUZZER,SIF.
- 品牌名称
- SOC(赛元)
- 商品型号
- SC91F731M20U
- 商品编号
- C221367

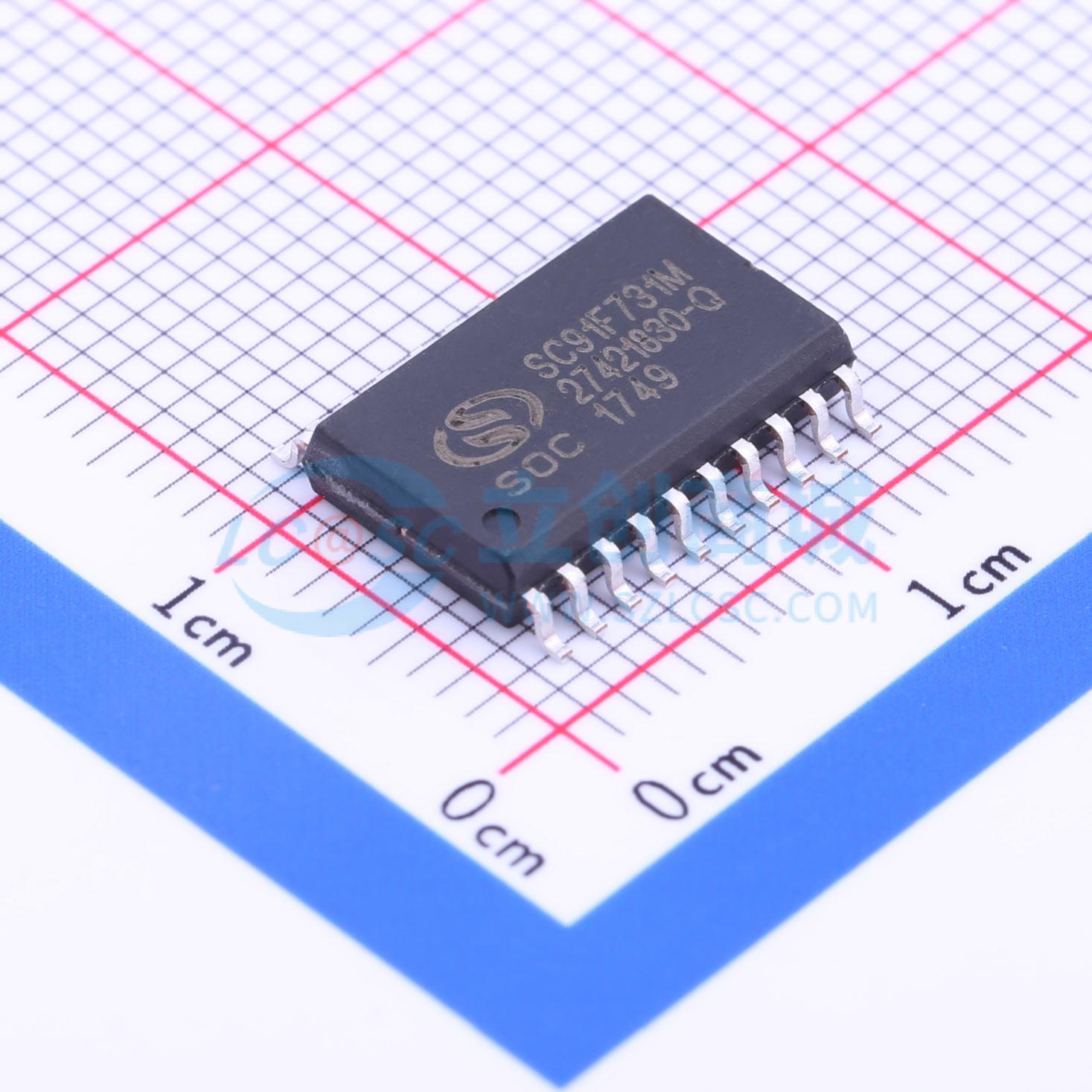

- 商品封装
- SOP-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 18 | |
| ADC(位数) | 10bit | |
| 工作电压 | 3.6V~5.5V |
商品概述
SC91F731 是一颗加强型的超快速1T 8051 工业级Flash 微控制器,指令系统完全兼容传统8051 产品系列。SC91F731 内部集成有8KB Flash ROM(包含256Byte EEPROM)、256B SRAM、最多18GP I/O(包含8 个大电流LED 驱动口)、5 路外部中断、2 个16 位定时器、8 路10 位高精度ADC、1 路8 位可分时输出至2路的PWM、1 路12 位Buzzer、1 个串口通讯接口(SIF)、1 个32K Base timer、内部高精度16M/8M Hz 振荡器等资源。为提高可靠性及简化客户电路,SC91F731 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。SC91F731 可广泛应用于各种大小家电、工业控制等应用领域。
商品特性
- 工作电压: 3.6V~5.5V
- 工作温度: -40~85 度
- 封装: SOP20、DIP20
- 内核: 超快速的 1T 8051
- 存储器: 8KB Flash ROM(MOVC 禁止寻址0000~00FFH 的256B), 256B SRAM
- 系统时钟: 内建 16M/8M Hz 振荡器,IC 工作的系统时钟,可通过编程器选择设定;频率误差: 跨越 (4.5V~5.5V) 及 (-40 度, 85 度) 应用环境,不超过 ±2%;外接32K 晶振,不作为IC 的系统时钟,仅作为Base Timer 来精确计时使用,可以唤醒STOP,可通过Code Option 取消此晶振,并作为GPIO 使用
- 低电压复位(LVR): 复位电压有4 级可选,分别是: 3.5V、3.7V、3.9V、4.1V;Default 为用户烧写Code Option 时的选择值
- Flash 烧写: 4 线串口烧写接口
- 中断(INT): TIMER0, TIMER1, X32K, PWM, SIF, ADC, INT0~2, INT6~7 共 11 个中断源;INT0、INT2、INT6~7 外部中断为4 个中断向量入口,仅下降沿触发;INT1 为单独的中断向量入口,可设上升沿、下降沿、双沿中断;两级中断优先级可设
- 数字外围: 18 个4 种模式可设的强输出GP I/O(包含8 个大电流LED 驱动);16 位WDT,可选时钟分频比;2 个标准 80C51 16 位定时器TIMER0 及 TIMER1;1 个串行通讯接口SIF,可设Slave 和Master Mode;1 路周期/占空比可调的 8 位PWM, 可分时输出至2 个不同管脚;1 路12 位Buzzer;1 路来自于32K 晶振的准确Base Timer
- 模拟外围: 8 路10 位ADC;内建基准的 2.4V 参考电压;ADC 的参考电压有2 种选择,分别是 VDD 以及 内部2.4V;可设ADC 转换完成中断
- 省电模式: STOP MODE (也称 POWER DOWN MODE);可由 INT0~2,INT6~7 唤醒;可由外部32K 振荡产生的定时中断唤醒
应用领域
- 各种大小家电
- 工业控制
