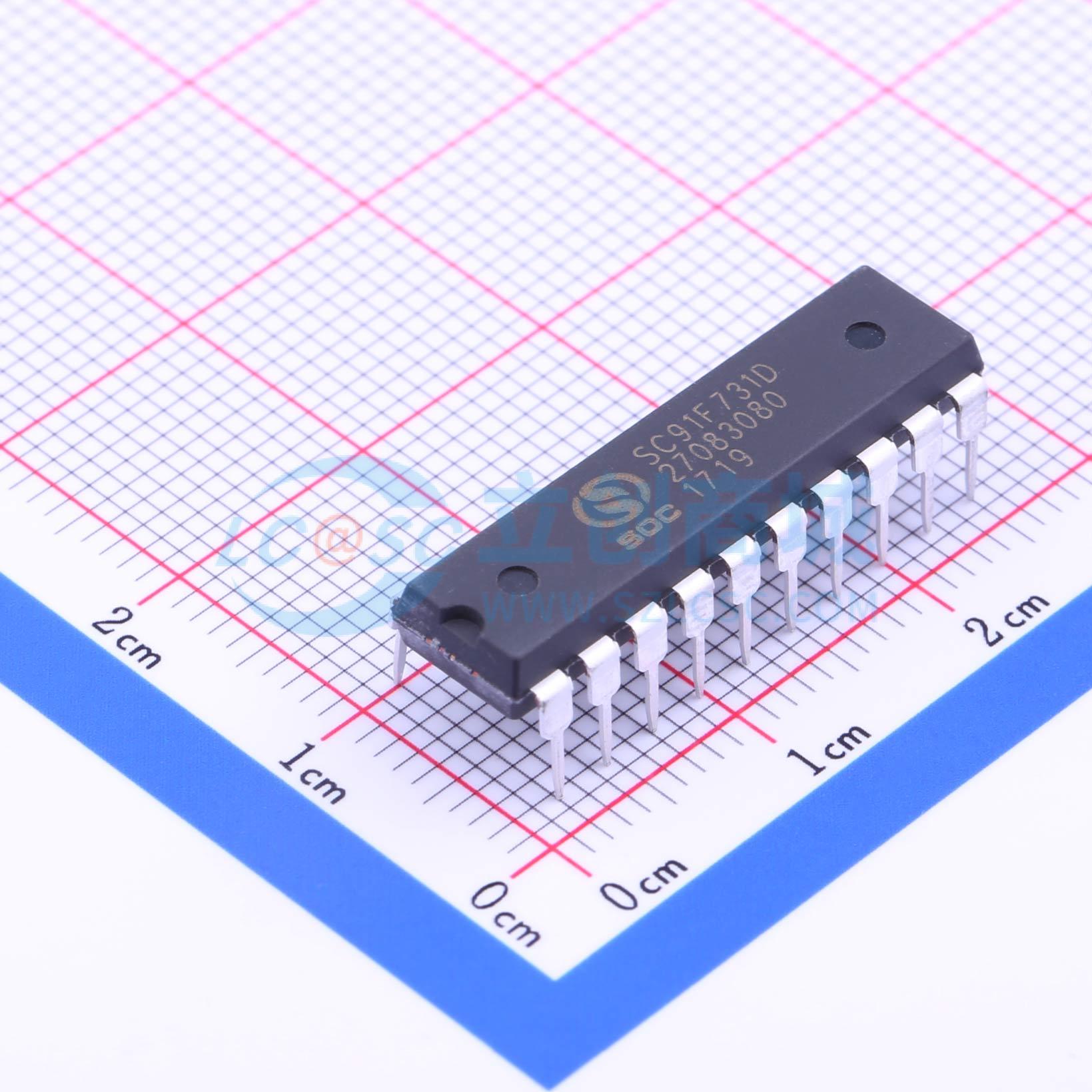

SC91F731D20U

带8路10位ADC的1T 8051内核Flash MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20PIN，8K FLASH ROM（带256B EEPROM），256B SRAM，18个GP I/O（8个大电流驱动），2个16位Timer，8路10位ADC，2路8位PWM，软件UART，32K RTC，BUZZER，SIF.
品牌名称: SOC(赛元)
商品型号: SC91F731D20U
商品编号: C221366
商品封装: DIP-20
包装方式: 管装
商品毛重: 2.389克(g)

商品参数

商品概述

SC91F731 是一颗加强型的超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。SC91F731 内部集成有8KB Flash ROM（包含256Byte EEPROM）、256B SRAM、最多18GP I/O（包含8 个大电流LED 驱动口）、5 路外部中断、2 个16 位定时器、8 路10 位高精度ADC、1 路8 位可分时输出至2路的PWM、1 路12 位Buzzer、1 个串口通讯接口（SIF）、1 个32K Base timer、内部高精度16M/8M Hz 振荡器等资源。为提高可靠性及简化客户电路，SC91F731 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。SC91F731 可广泛应用于各种大小家电、工业控制等应用领域。

商品特性

工作电压: 3.6V~5.5V
工作温度: -40~85 度
封装: SOP20、DIP20
内核: 超快速的 1T 8051
存储器: 8KB Flash ROM（MOVC 禁止寻址0000~00FFH 的256B）, 256B SRAM
系统时钟: 内建 16M/8M Hz 振荡器，IC 工作的系统时钟，可通过编程器选择设定；频率误差: 跨越 (4.5V~5.5V) 及 (-40 度, 85 度) 应用环境，不超过 ±2%；外接32K 晶振，不作为IC 的系统时钟，仅作为Base Timer 来精确计时使用，可以唤醒STOP，可通过Code Option 取消此晶振，并作为GPIO 使用
低电压复位（LVR）: 复位电压有4 级可选，分别是: 3.5V、3.7V、3.9V、4.1V；Default 为用户烧写Code Option 时的选择值
Flash 烧写: 4 线串口烧写接口
中断（INT）: TIMER0, TIMER1, X32K, PWM, SIF, ADC, INT0~2, INT6~7 共 11 个中断源；INT0、INT2、INT6~7 外部中断为4 个中断向量入口，仅下降沿触发；INT1 为单独的中断向量入口，可设上升沿、下降沿、双沿中断；两级中断优先级可设
数字外围: 18 个4 种模式可设的强输出GP I/O（包含8 个大电流LED 驱动）；16 位WDT，可选时钟分频比；2 个标准 80C51 16 位定时器TIMER0 及 TIMER1；1 个串行通讯接口SIF，可设Slave 和Master Mode；1 路周期/占空比可调的 8 位PWM, 可分时输出至2 个不同管脚；1 路12 位Buzzer；1 路来自于32K 晶振的准确Base Timer
模拟外围: 8 路10 位ADC；内建基准的 2.4V 参考电压；ADC 的参考电压有2 种选择，分别是 VDD 以及内部2.4V；可设ADC 转换完成中断
省电模式: STOP MODE (也称 POWER DOWN MODE)；可由 INT0~2，INT6~7 唤醒；可由外部32K 振荡产生的定时中断唤醒

应用领域

各种大小家电
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	18
	ADC(位数)	10bit
	工作电压	3.6V~5.5V
