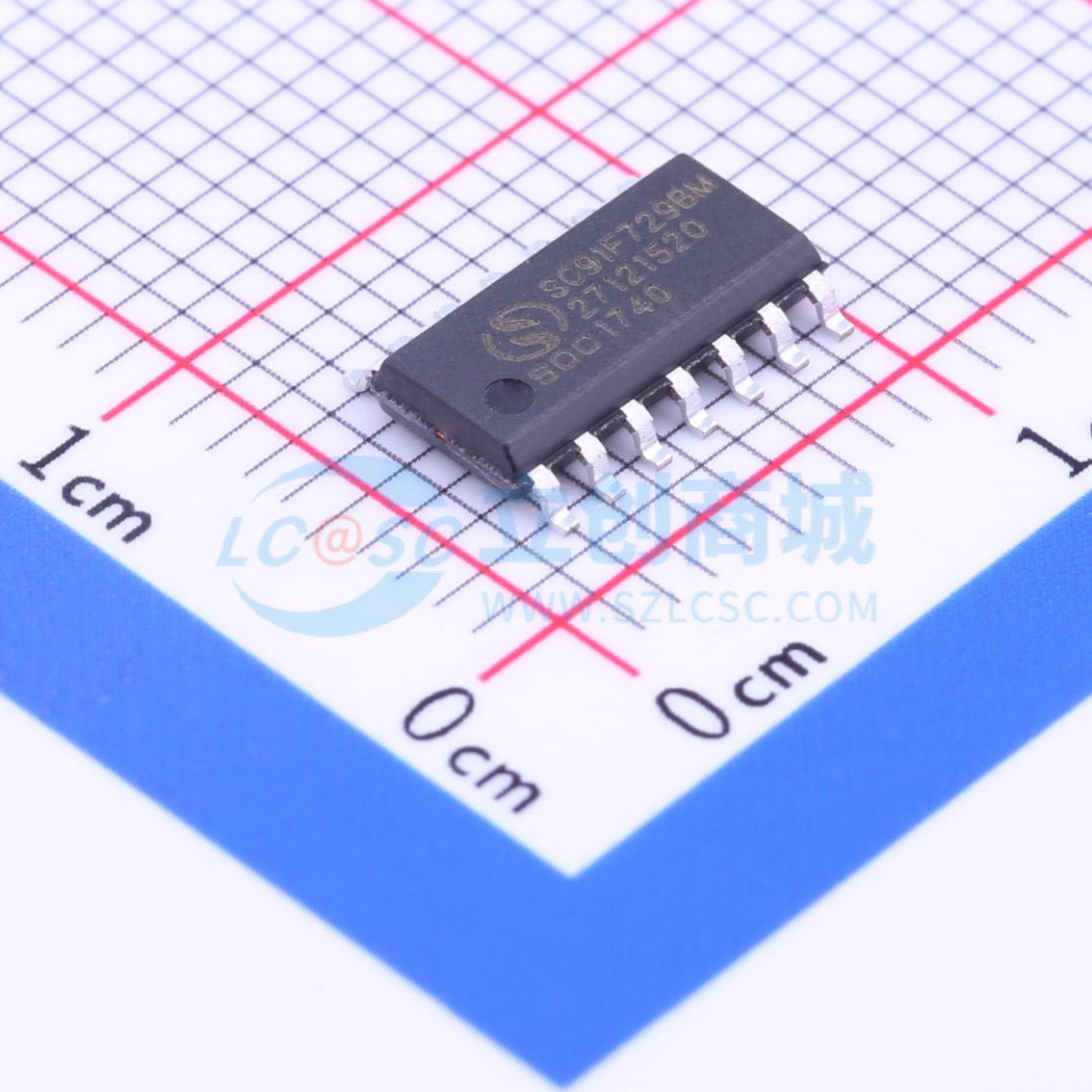

温馨提醒：图片仅供参考，商品以实物为准
SC91F729BM14U
SC91F729BM14U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14PIN，4K FLASH ROM（带256B EEPROM），128B SRAM，12个GP I/O（6个大电流驱动），2个16位Timer，6路10位ADC，2路8位PWM，软件UART.
- 品牌名称
- SOC(赛元)
- 商品型号
- SC91F729BM14U
- 商品编号
- C221359
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 4KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 12 | |
| ADC(位数) | 10bit | |
| 工作电压 | 3.6V~5.5V |
商品概述
SC91F729B是一颗加强型的超快速1T 8051工业级Flash微控制器，指令系统完全兼容传统8051产品系列。内部集成有4KB Flash ROM（内部256Byte可作为EEPROM）、128B SRAM、最多12GPI/O、2个16位定时器、6路10位高精度ADC、2路8位PWM、内部高精度16M/8M Hz振荡器等资源。为提高可靠性及简化客户电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、WDT等高可靠电源电路。可广泛应用于直发器、吸尘器等各种小家电，充电器、工业控制等应用领域。
商品特性
- 工作电压: 3.6V~5.5V
- 工作温度: -40~85度
- 封装: DIP14L、SOP14L
- 内核: 超快速的1T 8051
- 存储器: 4KB Flash ROM（MOVC禁止寻址0000H~00FFH）, 128B SRAM
- 系统时钟: 内建16M/8M Hz振荡器
- IC工作的系统时钟，可通过编程器选择设定
- 频率误差: 跨越(4.5V~5.5V)及(-40度, 85度)应用环境，不超过±2%
- 低电压复位（LVR）:
- 复位电压有4级可选：分别是4.1V、3.9V、3.7V、3.5V
- 缺省值为用户烧写Code Option所选值
- Flash烧写: 4线串口烧写接口
- 中断（INT）:
- TIMER0, TIMER1, INT2~4, ADC, PWM共7个中断源。INT2、3为2个独立的中断向量入口，下降沿触发
- INT4为单独的中断向量入口，可设上升沿、下降沿、双沿中断
- 两级中断优先级可设
- 数字外围:
- 12个双向强输出GP I/O，4种模式可设
- 16位WDT，可选时钟分频比
- 2个标准80C51 16位定时器TIMER0及TIMER1
- 2路共用周期、单独可调占空比的8位PWM
- 模拟外围:
- 6路10位ADC
- 内建基准的2.4V参考电压
- ADC的参考电压有2种选择，分别是VDD以及内部2.4V
- 可设ADC转换完成中断
- 省电模式: STOP MODE (也称POWER DOWN MODE)可由INT2~4或者外部RSTN唤醒STOP MODE
应用领域
- 直发器、吸尘器等各种小家电
- 充电器
- 工业控制
