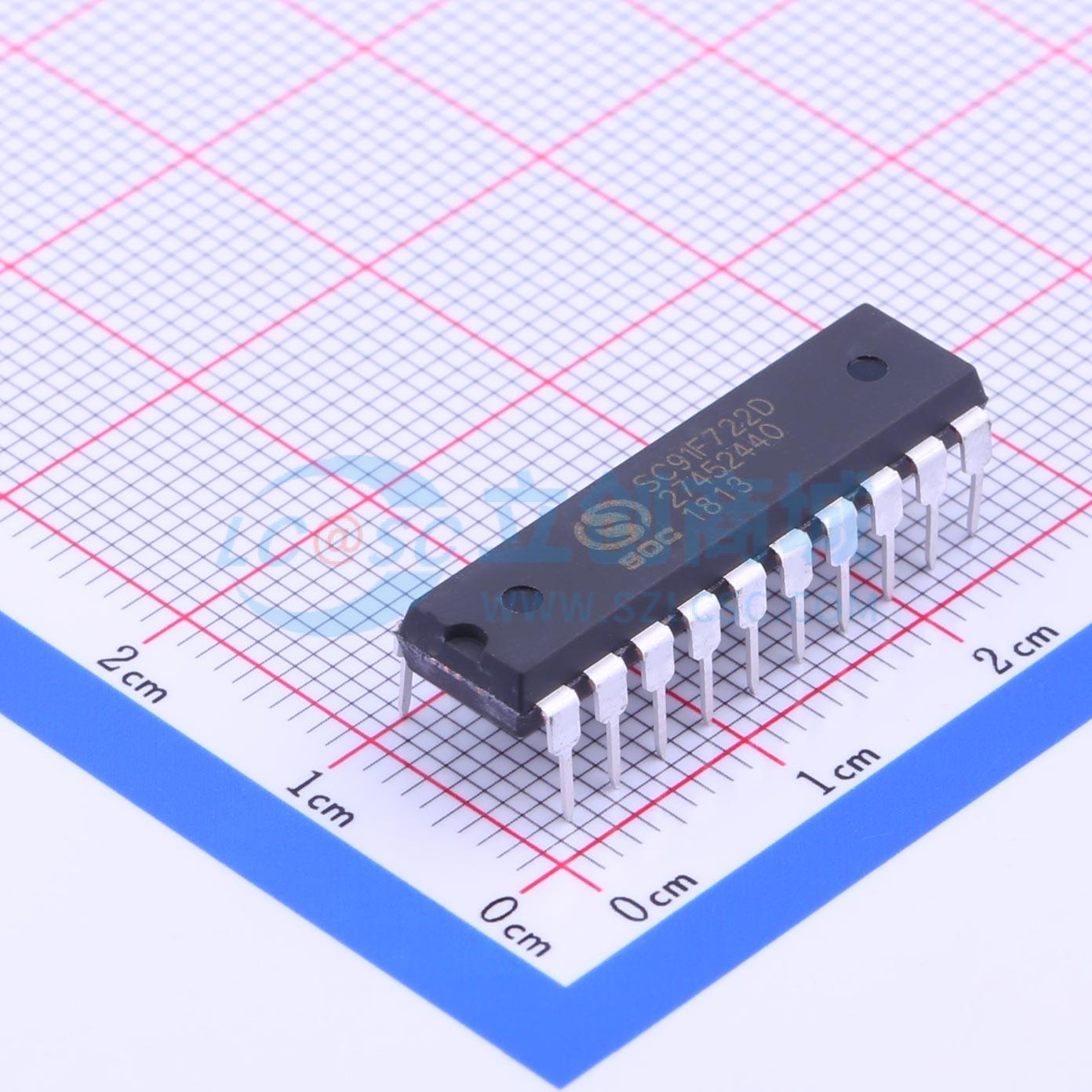

温馨提醒：图片仅供参考，商品以实物为准
SC91F722D20U
SC91F722D20U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20PIN，4K FLASH ROM（带256B EEPROM），256B SRAM，18个GP I/O（8个大电流驱动），2个16位Timer，9路10位ADC，2路8位PWM，软件UART，内部1%振荡器.
- 品牌名称
- SOC(赛元)
- 商品型号
- SC91F722D20U
- 商品编号
- C221356
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| 程序存储容量 | 4KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 18 | |
| ADC(位数) | 10bit | |
| 工作电压 | 2.4V~5.5V |
商品概述
SC91F722 是一颗加强型的超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。SC91F722 内部集成有4KB Flash ROM（内部256Byte 可作为EEPROM）、256B SRAM、最多18 个 GPI/O(包含8 个大电流驱动)、2 个16 位定时器、9 路10 位高精度ADC、2 路可切换输出管脚的8 位PWM、内部1% 高精度16M/8M/4M/1M Hz 振荡器、软件UART 等资源。为提高可靠性及简化客户电路，SC91F722 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。SC91F722 具有非常优异的抗干扰性能，非常适合应用于电饭煲、电压力锅、面包机等各种小家电和充电器、电源、航模、对讲机、无线通讯等工业控制和消费应用领域。
商品特性
- 工作电压: 2.4V~5.5V
- 工作温度: -40~85 度
- 封装: DIP20L 、SOP20L
- 内核: 超快速的 1T 8051
- 存储器: 4KB Flash ROM（MOVC 禁止寻址0000H~00FFH）, 其中包含256B 可IAP256B SRAM
- 系统时钟: 内建 16M/8M/4M/1M Hz 振荡器
- IC 工作的系统时钟,可通过编程器选择设定
- 频率误差: 跨越 (4.0V~5.5V) 及 (-20 度, 85 度) 应用环境, 不超过 ±1%
- 用户可通过修改SFR 在工作中改变系统时钟
- 低电压复位（LVR）: 复位电压有4 级可选：分别是: 3.65V、3.50V、2.60V、2.45V
- 缺省值为用户烧写Code Option 所选值
- Flash 烧写: 4 线串口烧写接口
- TIMER0, TIMER1, INT0~7, ADC, PWM 共 12 个中断源
- INT0~3、INT5~7 为7 个中断向量入口，下降沿触发
- INT4 为单独的中断向量入口，可设上升沿、下降沿、双沿中断
- 两级中断优先级可设
- 18 个双向强输出GP I/O，4 种模式可设
- 16 位WDT，可选时钟分频比
- 2 个标准 80C51 16 位定时器TIMER0 及 TIMER1
- 2 路共用周期、单独可调占空比的 8 位PWM，可切换至不同管脚输出
- 软件UART(最高56000 波特率 @ 16M)
- 内建基准的 2.4V 参考电压
- ADC 的参考电压有3 种选择, 分别是 VDD 、Vref（P3.4） 以及 内部2.4V
- 可设ADC 转换完成中断
应用领域
- 电饭煲
- 电压力锅
- 面包机
- 充电器
- 电源
- 对讲机
- 无线通讯
