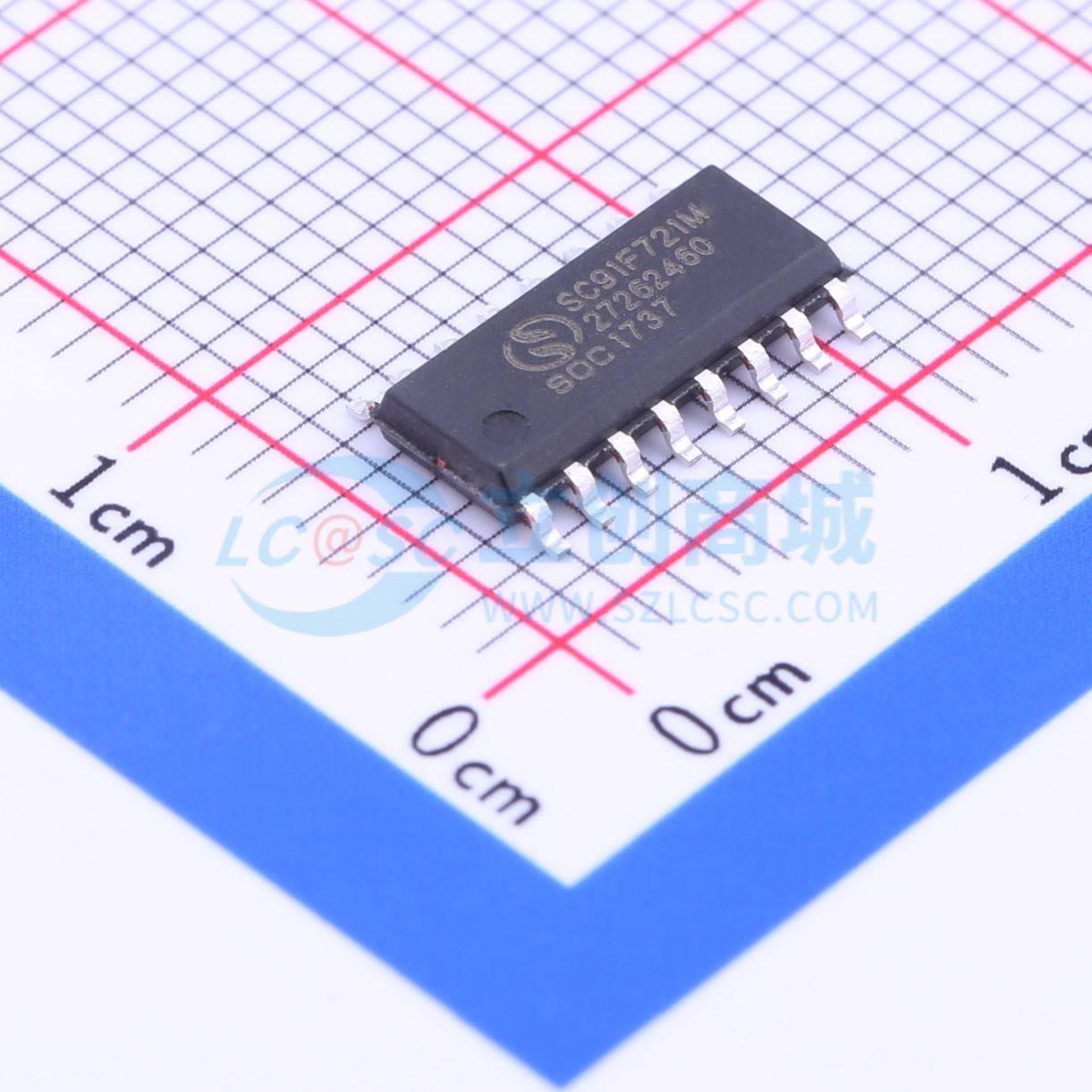

温馨提醒：图片仅供参考，商品以实物为准

SC91F721M16U

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16PIN，4K FLASH ROM（带256B EEPROM），256B SRAM，14个GP I/O（7个大电流驱动），2个16位Timer，7路10位ADC，2路8位PWM，软件UART，内部1%振荡器.
品牌名称: SOC(赛元)
商品型号: SC91F721M16U
商品编号: C221355
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

SC91F721 是一颗加强型的超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。内部集成有4KB Flash ROM（内部256Byte 可作为EEPROM）、256B SRAM、最多14 个GPI/O(包含7 个大电流驱动)、2 个16 位定时器、7 路10 位高精度ADC、2 路可切换输出管脚的8 位PWM、内部1%高精度16M/8M/4M/1M Hz 振荡器、软件UART 等资源。为提高可靠性及简化客户电路，内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。具有非常优异的抗干扰性能，非常适合应用于各种小家电、工业控制和消费应用领域。

商品特性

工作电压: 2.4V~5.5V
工作温度: -40~85 度
封装: SOP16
内核: 超快速的 1T 8051
存储器: 4KB Flash ROM（MOVC 禁止寻址0000H~00FFH）, 其中包含256B 可IAP256B SRAM
系统时钟: 内建 16M/8M/4M/1M Hz 振荡器
IC 工作的系统时钟,可通过编程器选择设定
频率误差: 跨越 (4.0V~5.5V) 及 (-20 度, 85 度) 应用环境, 不超过 ±1%
用户可通过修改SFR 在工作中改变系统时钟
低电压复位（LVR）: 复位电压有4 级可选：分别是: 3.65V、3.50V、2.60V、2.45V；缺省值为用户烧写Code Option 所选值
Flash 烧写: 4 线串口烧写接口
TIMER0, TIMER1, INT0~6, ADC, PWM 共 11 个中断源
INT0~3、INT5~6 为6 个中断向量入口，下降沿触发
INT4 为单独的中断向量入口，可设上升沿、下降沿、双沿中断
两级中断优先级可设
14 个双向强输出GP I/O，4 种模式可设
16 位WDT，可选时钟分频比
2 个标准 80C51 16 位定时器TIMER0 及 TIMER1
2 路共用周期、单独可调占空比的 8 位PWM，可切换至不同管脚输出
软件UART(最高56000 波特率@16M)
内建基准的 2.4V 参考电压
ADC 的参考电压有3 种选择, 分别是 VDD 、Vref（P3.4）以及内部2.4V
可设ADC 转换完成中断

应用领域

各种小家电
工业控制
消费应用领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	4KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	14
	ADC(位数)	10bit
	工作电压	2.4V~5.5V
