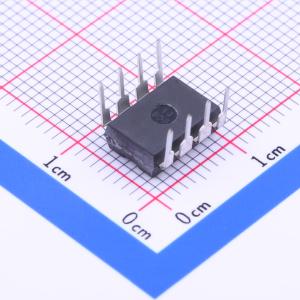

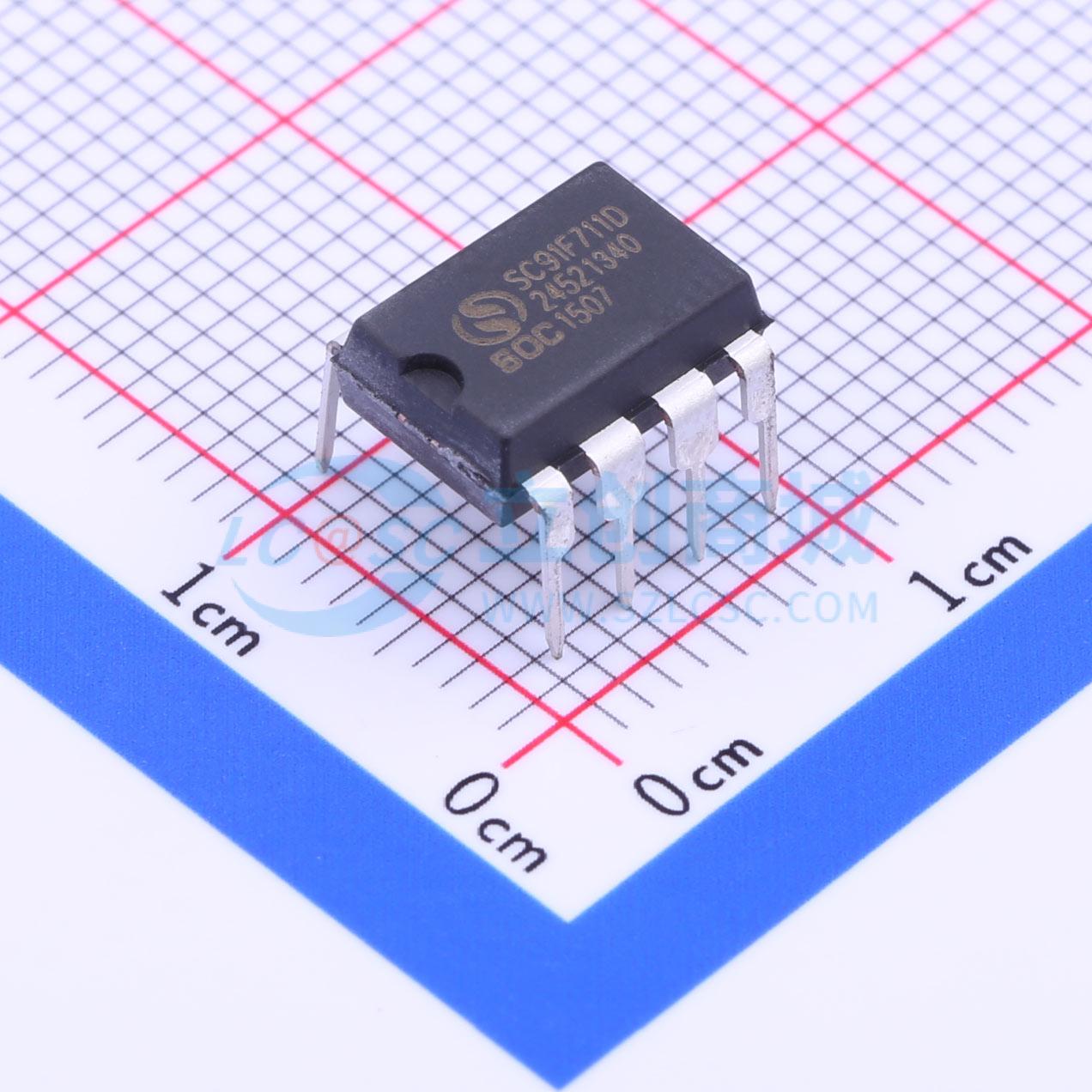

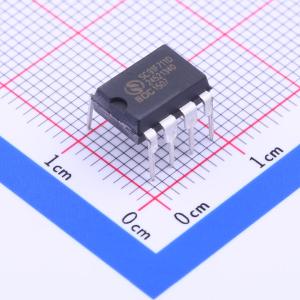

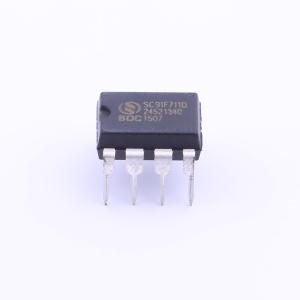

SC91F711D08U

SC91F711 是一颗加强型的宽工作电压超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。内部集成有2KB Flash ROM（其中128Byte 可作为EEPROM）、128B SRAM、最多6GP I/O、2 个16 位定时器、4 路10 位高精度ADC、2 路8 位PWM、内部 1% 高精度16M/4M/1M 振荡器、软件UART 等资源。为提高可靠性及简化客户电路，内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。可广泛应用于直发器、吸尘器等各种小家电，充电器、移动电源、工业控制等应用领域。

• 工作电压: 2.4V~5.5V
• 工作温度: -40~85 度
• 封装: DIP8L 、SOP8L
• 内核: 超快速的 1T 8051
• 存储器: 2KB Flash ROM（MOVC 禁止寻址0000~00FFH）, 128B SRAM
• 系统时钟: 内建 16M/4M/1M Hz 振荡器
• 可通过用户的Code Option 选择至16M、4M、1MHz
• 频率误差: 跨越 (3.0V~5.5V) 及 (-40 度, 85 度) 应用环境, 不超过 ±1%
• 用户可通过修改SFR 在工作中改变系统时钟
• 低电压复位（LVR）:
• 复位电压有4 级可选：分别是: 3.65V、 3.50V、2.60V、2.45V
• 缺省值为用户烧写Code Option 所选值
• Flash 烧写: 4 线串口烧写接口
• 中断（INT）: TIMER0, TIMER1, INT0~2, INT4,ADC, PWM 共 8 个中断源
• INT0~2 为3 个独立的中断向量入口，下降沿触发
• INT4 为单独的中断向量入口，可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 数字外围: 6 个双向强输出GP I/O，4 种模式可设
• 16 位WDT，可选时钟分频比
• 2 个标准 80C51 16 位定时器TIMER0 及 TIMER1
• 2 路共用周期、单独可调占空比的 8 位PWM ，1 路可输出切换到其他口输出
• 软件UART(最高56000 波特率@16M)
• 模拟外围: 4 路10 位ADC
• 内建基准的 2.4V 参考电压
• ADC 的参考电压有2 种选择, 分别是 VDD 以及 内部2.4V
• 可设ADC 转换完成中断
• 省电模式: STOP MODE可由 INT0~2, INT4 或者外部RSTN 唤醒 STOP MODE

• 直发器
• 吸尘器等各种小家电
• 充电器
• 移动电源
• 工业控制
