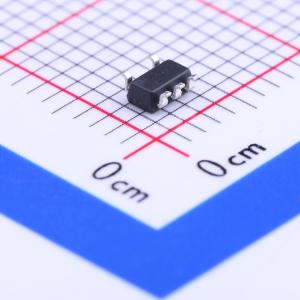

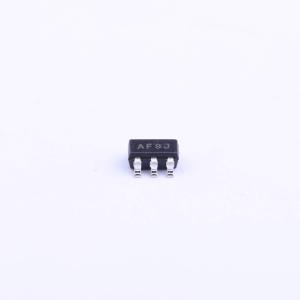

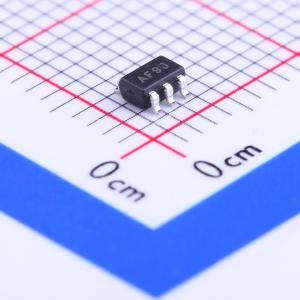

温馨提醒：图片仅供参考，商品以实物为准
MCP6001UT-I/OT
1 MHz 低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为通用应用而设计。具有1 MHz的增益带宽积（GBWP）和90°的相位裕度（典型值）。在500 pF容性负载下，仍能保持45°的相位裕度（典型值）。可在低至1.8 V的单电源电压下工作，静态电流为100 μA（典型值）。支持轨到轨输入和输出摆幅，共模输入电压范围为VDD + 300 mV至VSS-300 mV。采用先进的CMOS工艺设计。可在工业和扩展温度范围内使用，电源范围为1.8 V至5.5 V。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6001UT-I/OT
- 商品编号
- C21403
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~5.5V |
应用领域
- 汽车
- 便携设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本和PDA
- 电池供电系统
