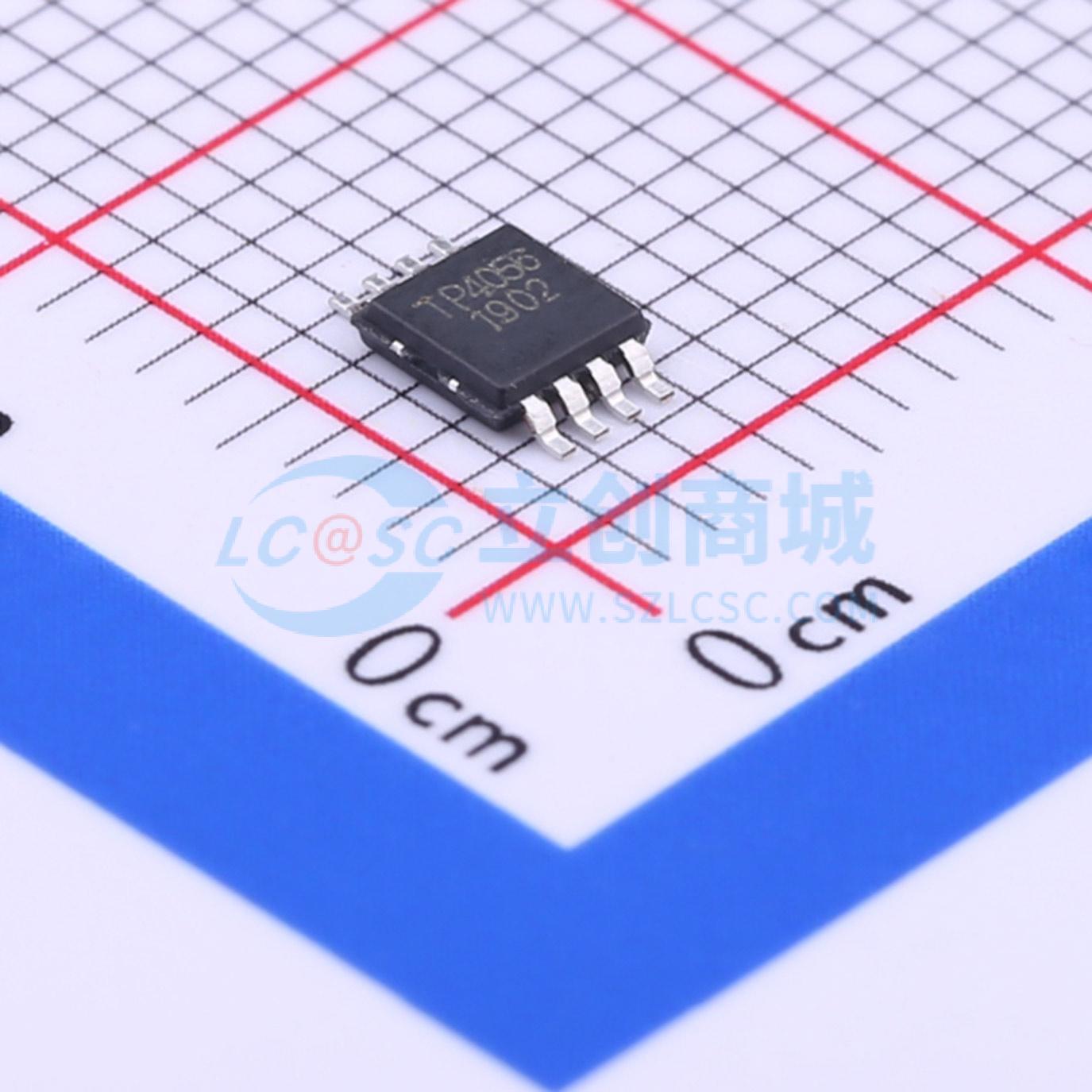

TP4056-42-EMSOP8

单节锂离子电池线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A 线性锂离子电池充电器
品牌名称: TOPPOWER(南京拓微)
商品型号: TP4056-42-EMSOP8
商品编号: C21417
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TP4056是一款完整的单节锂离子电池恒流/恒压线性充电器。其ESOP8/EMSOP8封装和较少的外部元件数量，使TP4056非常适合便携式应用。TP4056设计用于在USB电源规格（壁式适配器或USB电源）下工作。由于其内部PMOSFET架构和集成的反向放电保护，无需外部检测电阻或阻断二极管。在高功率运行或高环境温度下，TP4056会根据芯片温度限制充电电流。充电电压固定为4.2V，充电电流可通过外部电阻进行编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，TP4056会自动终止充电周期。当移除输入电源时，TP4056将进入低电流状态，电池放电电流小于2μA。TP4056还可在有电源的情况下进入关断模式，将电源电流降至小于55μA。其他特性包括电池温度监测、欠压锁定、自动再充电以及两个用于指示充电终止和输入电压状态的LED状态指示引脚。

商品特性

可编程充电电流高达1000mA
无需MOSFET、检测电阻或阻断二极管
采用ESOP8/EMSOP8封装的完整单节线性锂离子电池充电器
具有热调节功能的恒流/恒压操作
预设4.2V充电电压，精度为1%
自动再充电
自动充电结束控制
欠压锁定（UVLO）
两个充电状态输出引脚
C/10充电终止
待机模式下充电电流为55μA
2.9V涓流充电阈值
软启动限制浪涌电流
8引脚ESOP/EMSOP封装

应用领域

手机、个人数字助理（PDA）、全球定位系统（GPS）
充电座
数码相机、便携式设备
USB总线供电充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~8V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	2uA
