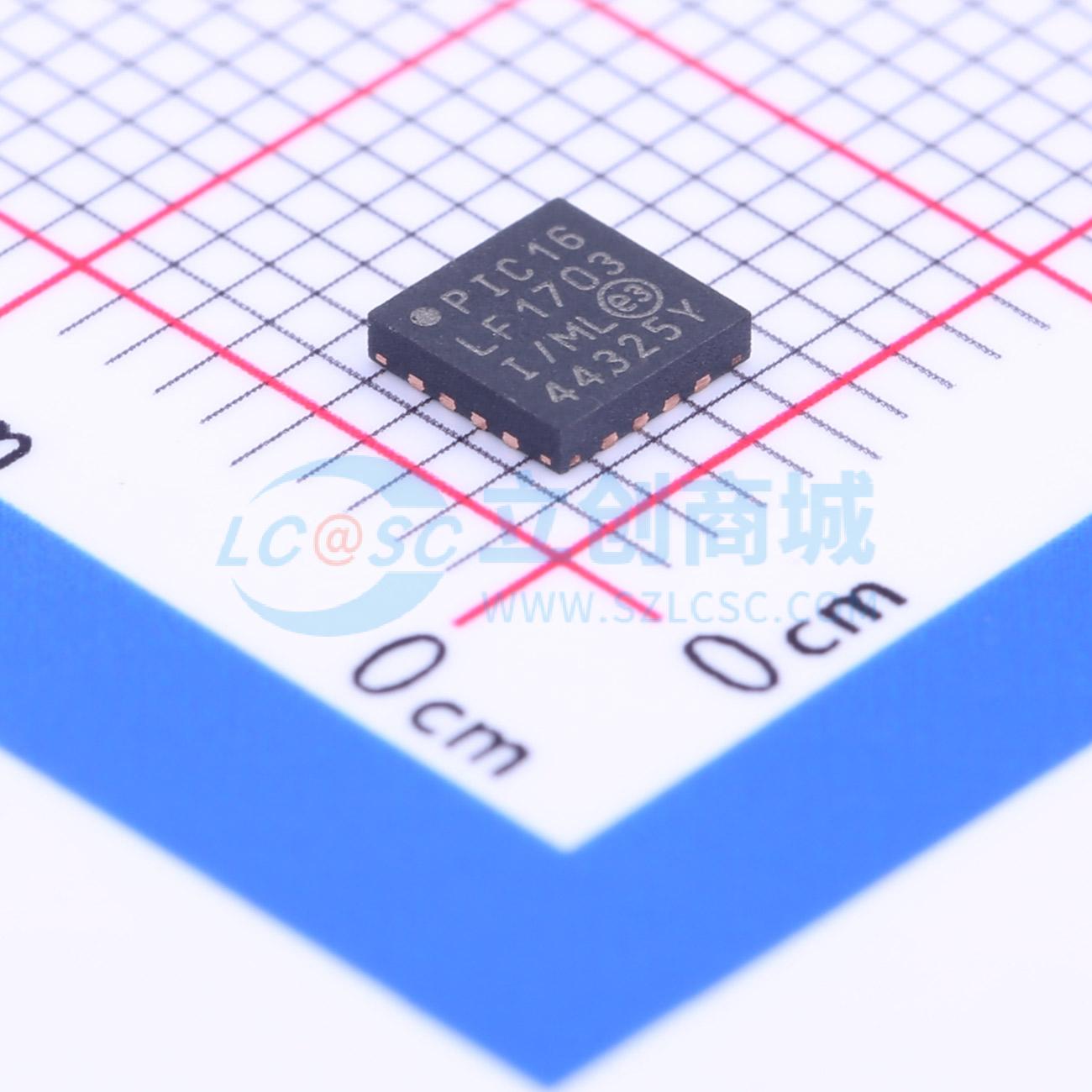

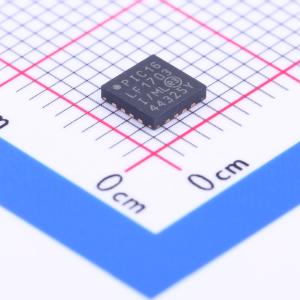

PIC16LF1703-I/ML

PIC16F(L)170X/171X 微控制器结合了智能模拟集成、低成本和极低功耗（XLP）的特点，适用于多种通用应用。这些14至44引脚的设备提供了片上运算放大器、核心独立外设（CLC、NCO和COG）、外设引脚选择和过零检测功能，从而增加了设计灵活性。

• C编译器优化的RISC架构
• 仅49条指令
• 运行速度：0-32 MHz时钟输入 - 最小指令周期125 ns
• 中断能力
• 16级深度硬件堆栈
• 最多四个8位定时器
• 一个16位定时器
• 上电复位 (POR)
• 上电计时器 (PwRT)
• 低功耗掉电复位 (LPBOR)
• 可编程看门狗定时器 (wDT)，最长可达256秒
• 可编程代码保护
• 最多16 Kwords闪存程序存储器
• 最多2048字节数据SRAM存储器
• 直接、间接和相对寻址模式
• 工作电压范围：1.8V至3.6V (PIC16LF170X/171X)，2.3V至5.5V (PIC16F170X/171X)
• 温度范围：工业级：-40℃至85℃，扩展级：-40℃至125℃
• 睡眠模式：典型值1.8V下50 nA
• 看门狗定时器：典型值1.8V下500 nA
• 辅助振荡器：32 kHz下500 nA
• 工作电流：32 kHz, 1.8V下典型值8 uA；1.8V下典型值32 uA/MHz
• 可配置逻辑单元 (CLC)：集成组合和顺序逻辑
• 互补输出生成器 (COG)：上升/下降沿死区控制/屏蔽
• 数控振荡器 (NCO)：生成真正的线性频率控制和提高的频率分辨率，输入时钟：0 Hz < F_NCO < 32 MHz，分辨率：F_NCO/2^20
• 捕获/比较/脉宽调制 (CCP) 模块
• PwM：两个10位脉宽调制器
• 串行通信：SPI, I2C, RS-232, RS-485, LIN兼容，自动波特率检测，启动时自动唤醒
• 最多35个I/O引脚和一个输入引脚：单独可编程的上拉电阻，转换速率控制，边沿选择的中断变化
• 外设引脚选择 (PPS)：实现数字I/O的引脚映射
• 两个可配置轨到轨运算放大器：可选内部和外部通道，增益带宽积2 MHz
• 最多两个比较器：响应时间50 ns，轨到轨输入
• 10位模数转换器 (ADC)：最多28个外部通道，睡眠期间可进行转换，温度指示
• 16 MHz内部振荡器模块：±1
• 31 kHz低功耗内部振荡器
• 外部振荡器模块：三种晶体/谐振器模式，最高20 MHz，两种外部时钟模式，最高32 MHz
• 故障安全时钟监控
• 两速振荡器启动
• 振荡器启动计时器 (OST)
• 集成片上在线调试
• 高级调试仿真头：提供跟踪、后台调试和最多32个硬件断点
• 通过两个引脚进行在线串行编程 (ICSP)
