温馨提醒：图片仅供参考，商品以实物为准

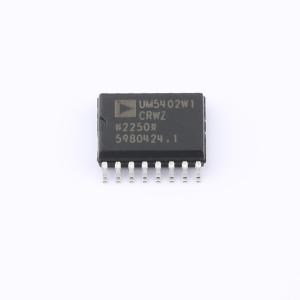

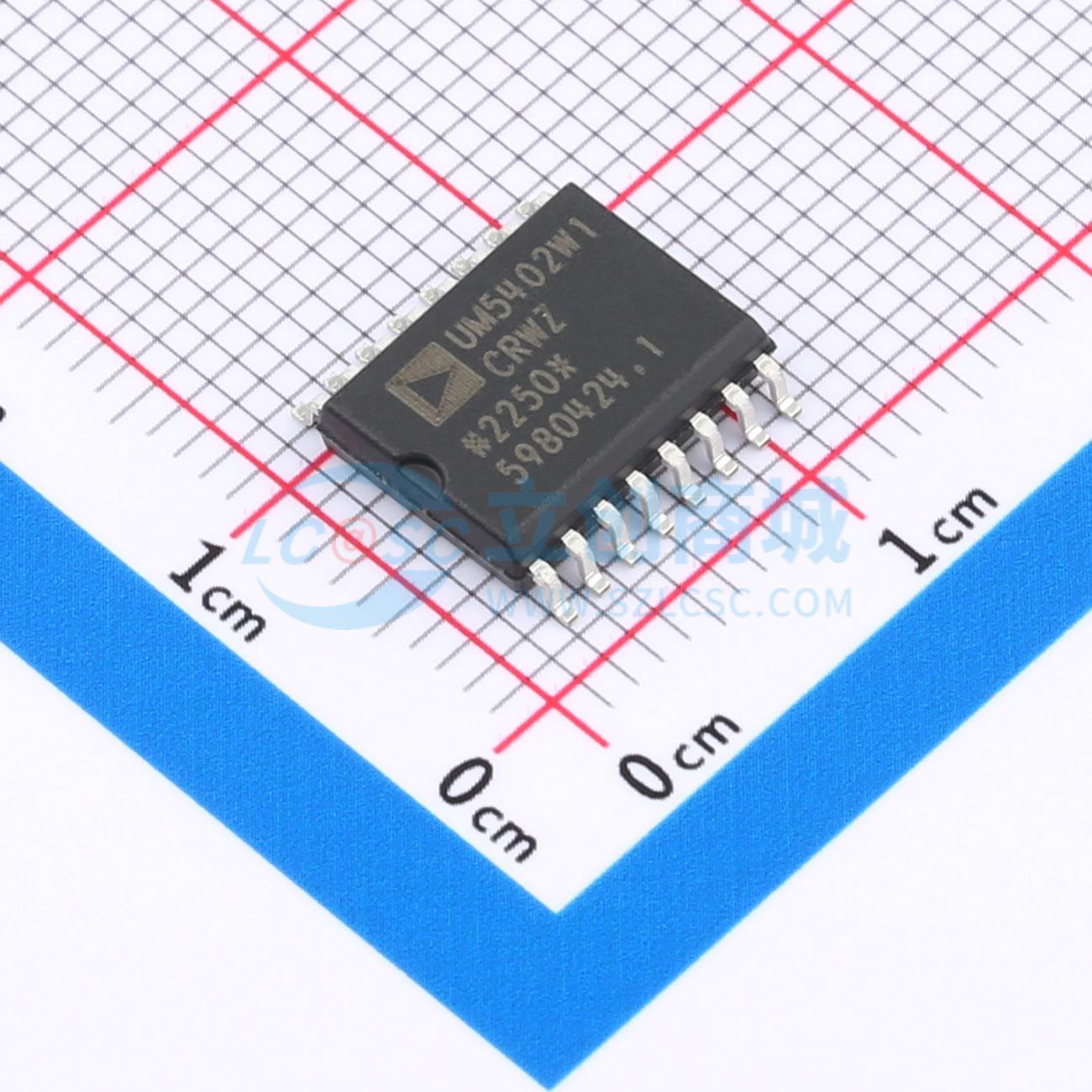

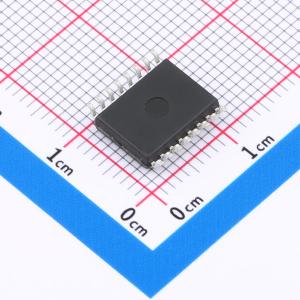

ADUM5402WCRWZ-1

四通道隔离器，集成直流到直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道数字隔离器带有集成的、隔离的直流到直流转换器isoPower。基于iCoupler技术，该直流到直流转换器可在5.0V时提供高达500mW的稳压、隔离电源。这些器件在低功率、隔离设计中无需单独的隔离式直流到直流转换器。iCoupler芯片级变压器技术用于隔离逻辑信号和直流到直流转换器的磁性元件，从而实现小尺寸的全隔离解决方案。
品牌名称: ADI(亚德诺)
商品型号: ADUM5402WCRWZ-1
商品编号: C192142
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

商品概述

ADuM5401W/ADuM5402W/ADuM5403W1器件是带有isoPower（一种集成式隔离型直流-直流转换器）的四通道数字隔离器。该直流-直流转换器可在5.0 V电压下提供高达500 mW的稳压隔离电源。在低功耗隔离设计中，这些器件无需使用单独的隔离型直流-直流转换器。iCoupler芯片级变压器技术用于隔离逻辑信号以及直流-直流转换器的磁性元件。因此，这是一种小尺寸的全隔离解决方案。

商品特性

集成isoPower隔离型直流-直流转换器
符合汽车应用要求
稳压5 V或3.3 V输出
高达500 mW输出功率
四个直流至25 Mbps（NRZ）信号隔离通道
具有7.6 mm爬电距离的16引脚SOIC封装
高温工作：105℃
高共模瞬态抗扰度：>25 kV/μs
安全与法规认证 UL认证：根据UL 1577标准，1分钟2500 V rms CSA组件验收通知5A VDE合格证书 DIN EN 69747-5-2（VDE 0884 Teil 2）：2003-1 V₁₀RM = 565 V峰值

应用领域

混合动力电池管理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	25Mbps
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	35kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	60ns
