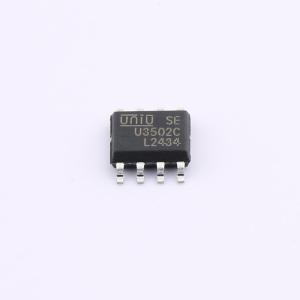

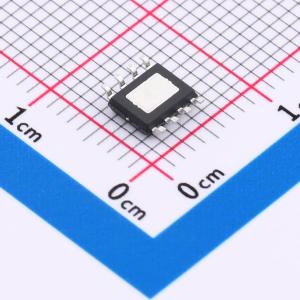

温馨提醒：图片仅供参考，商品以实物为准
U3502C
降压型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3502C 是一款内置 MOSFET 的高压降压开关稳压器。它集成了一个高端高压功率 MOSFET，典型电流限制为 3A（峰值电流）。输入范围适用于各种降压应用，非常适合汽车、工业和照明应用
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3502C
- 商品编号
- C20626024
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.180125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；打嗝限流 |
商品概述
U3502C是一款高压降压开关稳压器，内置MOSFET。它集成了一个高边高压功率MOSFET，典型电流限值为3A(IPK)。其宽输入电压范围适用于多种降压应用，使其成为汽车、工业和照明应用的理想选择。采用滞回电压模式控制以实现快速响应。专有的反馈控制方案最大限度地减少了所需外部元器件的数量。开关频率为150KHz，有助于实现较小的元器件尺寸。热关断和短路保护(SCP)提供了可靠且容错的操作。低静态电流使得U3502C可用于电池供电应用。U3502C采用带散热焊盘的ESOP-8封装。
商品特性
- 集成高压启动电路
- 集成5.3V基准
- 内置100V/135mΩ MOSFET
- 内置自举二极管
- 滞回控制：无需补偿
- 150KHz开关频率
- 用于降压应用的PWM调光控制输入
- 集成高边MOSFET的短路保护(SCP)
- 低静态电流
- 热关断
- 采用带散热焊盘的ESOP-8封装
应用领域
- 滑板车和电动自行车控制电源
- 太阳能系统
- 汽车系统电源
- 工业电源
- 大功率LED驱动器
