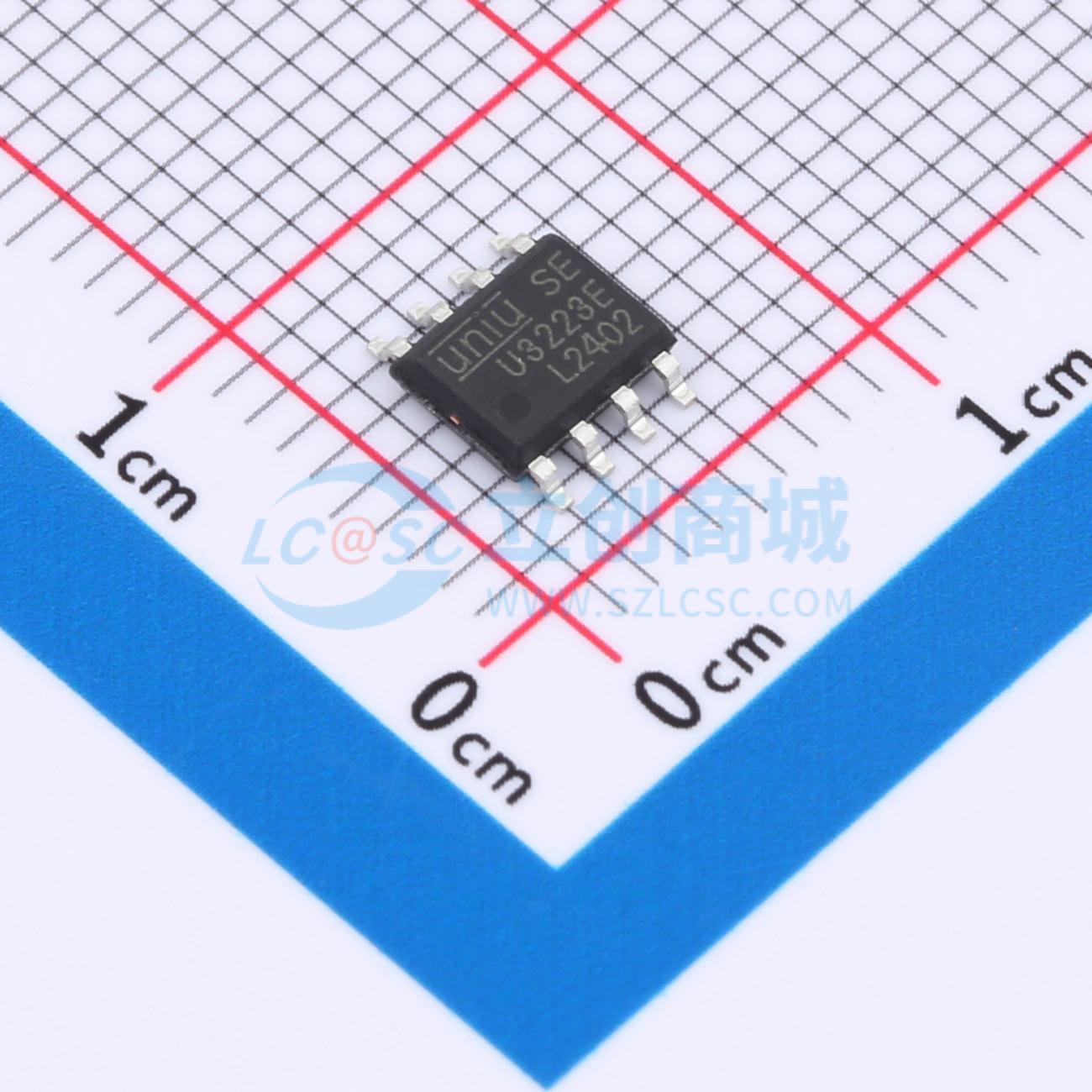

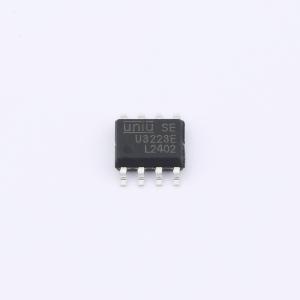

温馨提醒：图片仅供参考，商品以实物为准
U3223E
降压型 3A 3V~200V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3223E是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合,集成200V高压启动电路,支持降压和升降压拓扑。具有输出精度高和外围成本低的特点,适用于小家电电源和线性电源替代等场所。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3223E
- 商品编号
- C20626029
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~200V | |
| 输出电压 | 15V | |
| 输出电流 | 3A | |
| 开关频率 | 120kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U3223E是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率降压应用。其外围电路简单，所需元件数量少。该产品内置高压MOSFET，可增强系统的浪涌耐受能力。与传统的PWM控制器不同，U3223E内部没有固定时钟来驱动MOSFET，其系统开关频率可根据负载（轻载或重载）自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统运行中的可闻噪声。此外，芯片内部的峰值电流检测阈值可根据实际负载情况自动调整，有助于降低空载时的待机功耗。U3223E集成了全面的、具备自恢复功能的保护特性，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护。
商品特性
- 集成5A 200V MOS
- 集成200V高压启动电路
- 工作范围：VIN-VOUT > 3V，Ipk < 3A
- 兼容BUCK和BOOST拓扑
- 支持低功耗模式运行
- 支持降压及升降压拓扑
- 待机功耗低于50mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压、欠压和电压箝位保护
应用领域
- 小家电电源
- 工业控制
