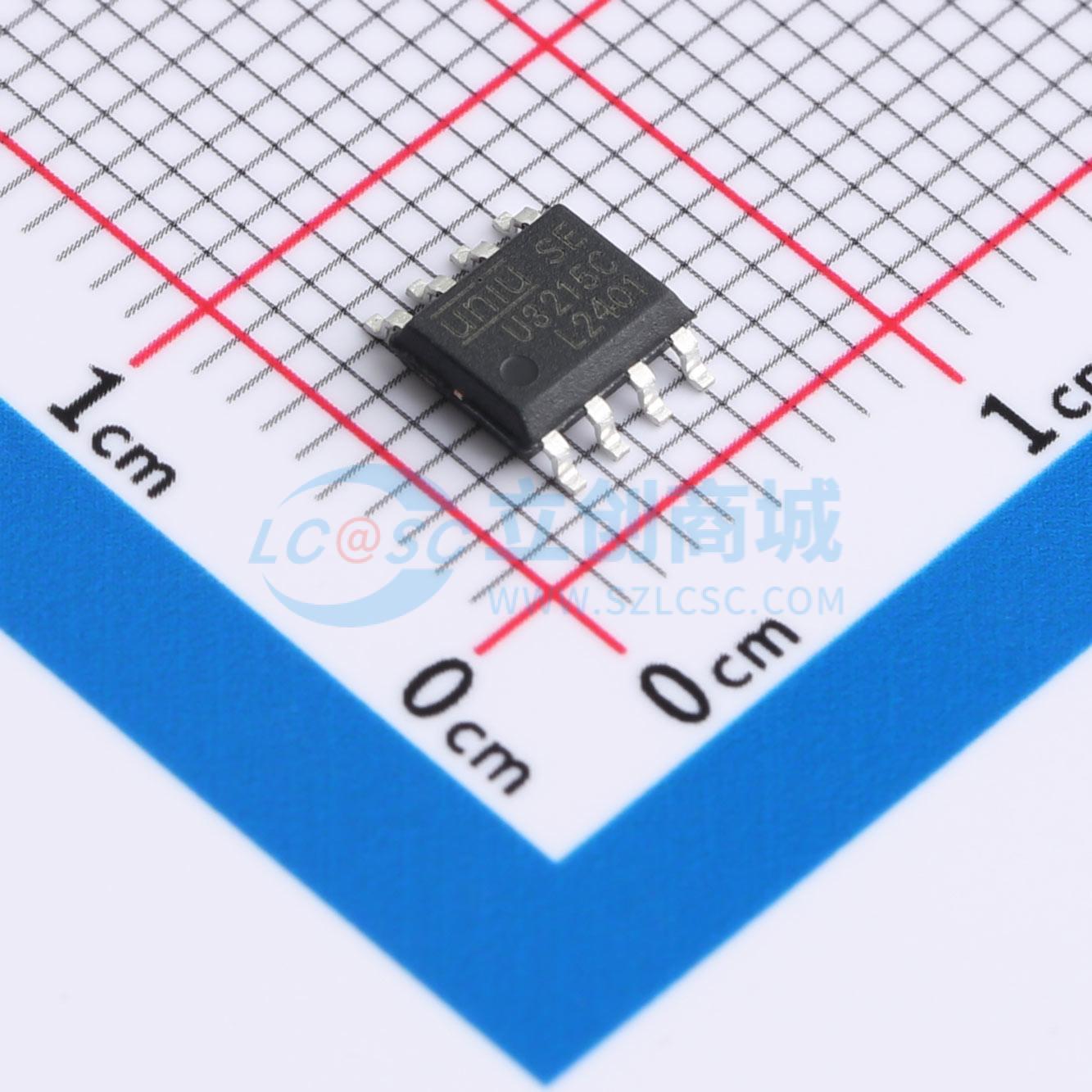

温馨提醒：图片仅供参考，商品以实物为准
U3215C
大电流IO ±2.0/2.5A半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- U3215C/U3216C 是一款可在高达 +600V 电压下全功能运行的高压、高速功率 MOSFET 和 IGBT 驱动器，具有相互独立的高端和低端参考输出通道。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，支持低至 3.3V 的逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在将驱动器的交叉导通降至最低
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3215C
- 商品编号
- C20626026
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 18ns | |
| 传播延迟 tpLH | 320ns | |
| 传播延迟 tpHL | 200ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 100uA |
