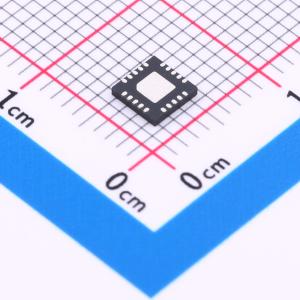

VT1101R
低功耗无线通信芯片 VT1101R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VT1101R 是一款低功耗无线通信芯片，工作频段为170-950MHz，支持168/230/315/433/470/510/868/915MHz等ISM应用。通信速率最低为0.6Kbps，最高为250Kbps，调制模式为GFSK。最高灵敏度为-112dBm@433MHz。数据收发缓冲FIFO为64字节，用户数据包最大为256字节。用户接口为四线模式SPI总线。支持无线唤醒功能。
- 品牌名称
- VIBRATION(振浩微)
- 商品型号
- VT1101R
- 商品编号
- C20625803
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 接口类型 | SPI | |
| 传输速率 | 250Kbit/s；600bit/s |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 170MHz~950MHz | |
| 工作电压 | 2.4V~3.6V | |
| 静态电流(Iq) | 3uA |
商品概述
本芯片为低功耗无线通信芯片，工作频段为170 - 950MHz，支持168 /230 /315/433 /470/510/868/915MHz 等ISM 应用。通信速率最低为0.6Kbps，最高为250Kbps，调制模式为GFSK。最高灵敏度为-112dBm@433MHz。数据收发缓冲FIFO 为64 字节，用户数据包最大为256 字节。用户接口为四线模式SPI 总线。支持无线唤醒功能。
商品特性
- 供电电压 2.4 – 3.6 V
- 工作频段 170 - 950 MHz
- 调制方式 GFSK
- 数据率范围 0.6 - 250 kbps
- 灵敏度 -112dBm（0.6 kbps）, 0.1% BER
- 发射功率 +18dBm
- 低功耗 24mA @ 433.92 MHz RX 110mA @ 433.92 MHz TX 18dBm 3uA@睡眠模式
- 频道切换时间 110us
- FIFO 容量 64 字节RX\TX 独立
- 数字RSSI
- 自动频率补偿(AFC)功能
- SPI 接口
- 自动CRC 数据处理
- 支持载波监听，空闲信道评估
- 链路质量指示
应用领域
- 遥控门禁系统
- 胎压监测设备
- 遥控风扇、照明开关
- 无线传感数据传输
- 高级抄表、无线计量系统
- 物联网应用
- 家庭和楼宇自动化
