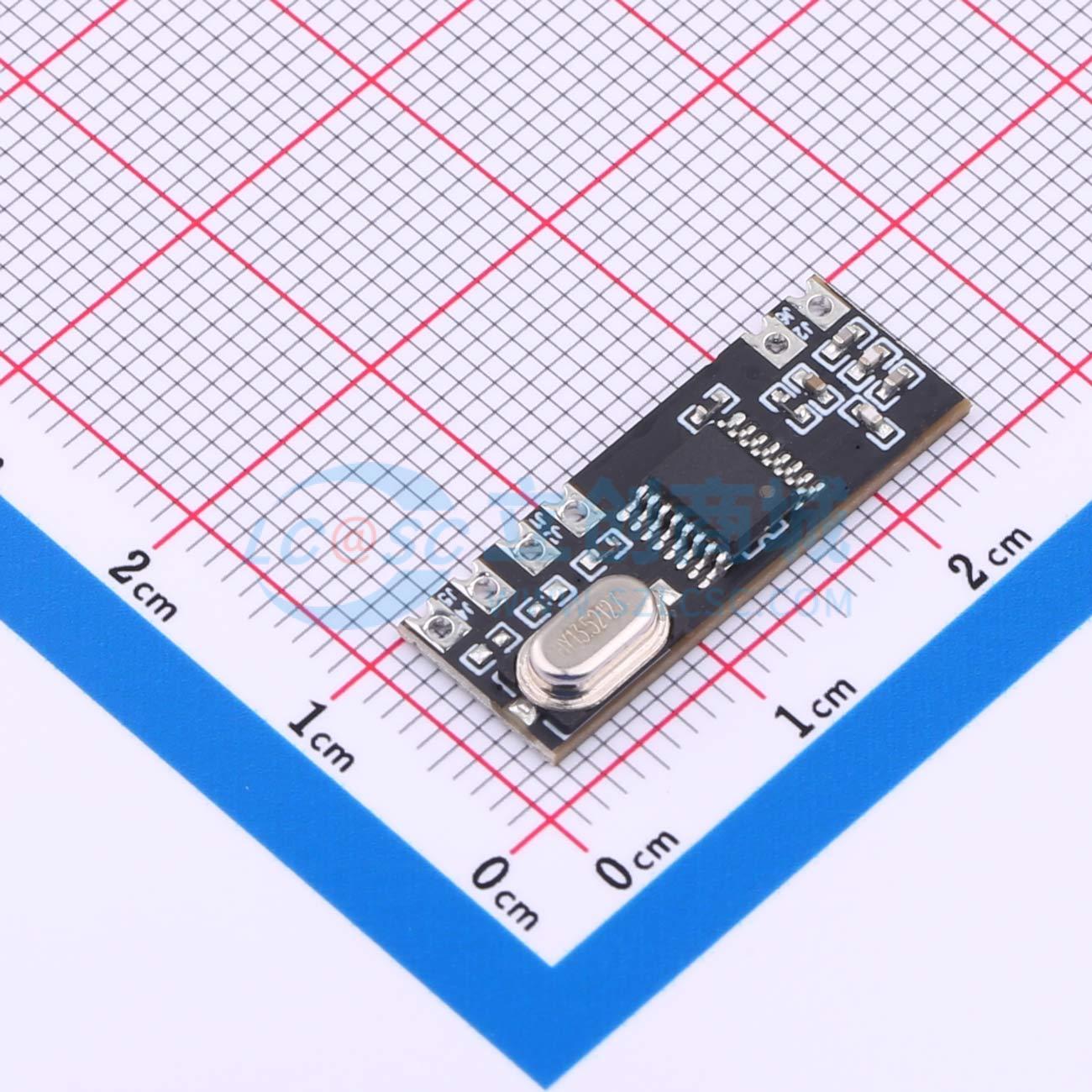

RX20BSA
RX20BSA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高强灵敏度315/433射频接收模块
- 品牌名称
- VIBRATION(振浩微)
- 商品型号
- RX20BSA
- 商品编号
- C20625819
- 商品封装
- SMD,23.8x8.6mm
- 包装方式
- 编带
- 商品毛重
- 1.345833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 接收 | |
| 频率 | 315MHz；433.92MHz | |
| 调制方式 | ASK |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 接收电流 | 5.1mA | |
| 接收灵敏度 | -118dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
RX20BSA 是一款工作于315MHz/433.92MHZ 的ASK 接收模块。该模块具有高灵敏度（-118dBm）、低功耗（<5.3mA），高动态范围（>90dB），同时该模块具有高抗干扰性能。模块采用高集成度的VT211R 芯片设计，内置低噪声放大器，混频器，滤波器，锁相环和电源稳压器等电路，可以提供稳定可靠的性能。 RX20BSA 正常工作电压范围2.5~5.5V，正常工作电流4.8 - 5.1mA，接收灵敏度最高可达到-118dBm。该模块尺寸为23.8mm*8.64mm。
商品特性
- 工作频段 315/433.92 MHz
- 数据率范围 1 - 20 kbps
- 灵敏度 -118 dBm（3 kbps）, 0.1% BER
- 接收器带宽 400 kHz @ 433.92 MHz 300 kHz @ 315 MHz
- 镜像抑制比 37 dB
- 最大可输入信号 10 dBm
- 供电电压 2.5 – 5.5 V
- 低功耗 4.8mA @ 315 MHz 5.1mA @ 433.92 MHz
应用领域
- 遥控门禁系统
- 胎压监测设备
- 遥控风扇、照明开关
- 无线传感数据传输
- 红外接收器替换
- 玩具遥控
