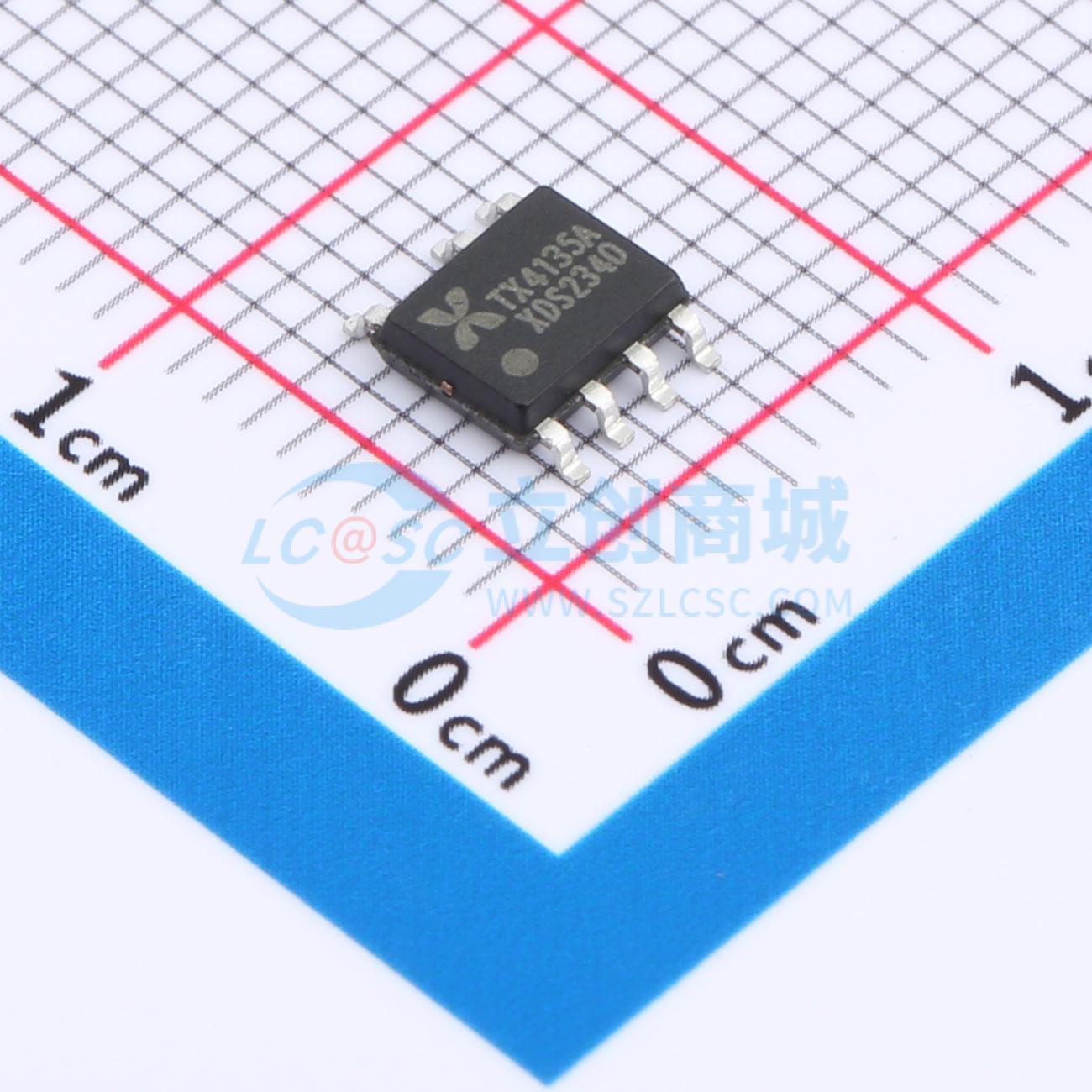

温馨提醒：图片仅供参考，商品以实物为准
TX4135A
150V非隔离降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4135A是一款150V非隔离降压转换器,具有宽输入范围（10V~150V）和固定5.0V输出电压。它集成了150V/0.5Ω MOSFET,支持绿色模式操作,具有低空载功耗和多种保护功能,适用于备用电源、电动自行车、工业控制和消费电子等应用。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4135A
- 商品编号
- C20625825
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 10V~150V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 120kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 180uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TX4135A是一款降压转换器，无需光耦即可提供精确的恒压（CV）调节。它集成一个150V MOSFET，以简化结构并降低成本。这些特性使其成为离线低功率应用的理想转换器，如家用电器和备用电源。TX4135A是一款绿色模式操作转换器。峰值电流和开关频率都随着负载的降低而降低。此功能在轻负载时提供优异的效率，并提高总体平均效率。TX4135A具有多种保护功能，包括热关机（OTP）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。
商品特性
- 非隔离浮地Buck架构
- 宽输入范围: 10V - 150V
- 集成150V/0.5Ω MOSFET
- 低空载功耗
- 固定5.0V输出电压，1A输出电流，低VCC工作电流，频率折返
- 最高频率120KHz
- 内置高压启动的偏置VCC
- 完善的保护功能：OTP, UVLO, OLP, SCP, Open loop
应用领域
- 备用电源
- 电动自行车应用
- 工业控制
- 消费电子
