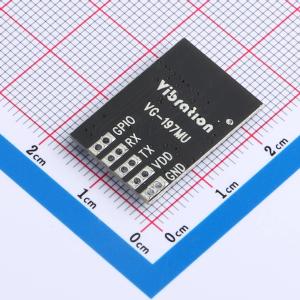

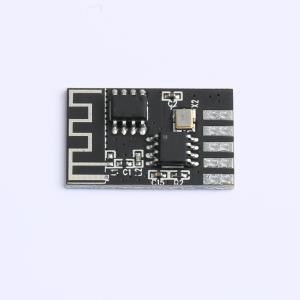

VG197MU
2.4GHz无线串口透传模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 免开发2.4G模块，模组，低成本双向通讯模块2.4g无线收发模块兼容NRF24L01/XN297等品类模块带板载天线 2.4G模块,双向收发模块,接收发射一体,抗干扰性能强,高灵敏度,空旷距离120米,应用于无人机航模、工业控制、门禁、考勤、监控和安防等
- 品牌名称
- VIBRATION(振浩微)
- 商品型号
- VG197MU
- 商品编号
- C20625821
- 商品封装
- SMD,21.7x15.9mm
- 包装方式
- 盒装
- 商品毛重
- 0.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 调制方式 | GFSK | |
| 发射功率 | 8dBm | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~3.6V | |
| 接收电流 | 16mA | |
| 发送电流 | 30mA | |
| 接收灵敏度 | -89dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
VG197MU 是一款工作于2.4GHz 世界通用ISM 频段的无线串口透传模块。该模块具有高灵敏度（-89dBm）、低功耗（<16mA 接收电流），高动态范围（>100dB），高发射功率（≥80Bm），同时该模块具有高抗干扰性能。模块采用高集成度的VG197MU 芯片设计，内置低噪声放大器，射频接收器，射频发射器，混频器，滤波器，GFSK 调制解调器，锁相环和电源稳压器等电路，可以提供稳定可靠的性能。 VG197MU 正常工作电压范围2.5~3.6V，接收工作电流16mA，发射电流30mA。VG197MU 支持波特率9600bps 最大63 字节串口数据半双工通讯。该模块尺寸为21.73mm*15.9mm。
商品特性
- 工作频段 2402 MHz~2530MHz
- 灵敏度 -89 dBm
- 最大可输入信号 10 dBm
- 串口波特率 9600bps
- 最大通讯字节数 63bytes
- 供电电压 2.5 – 3.6 V
- 低功耗 16.0mA @ RX 30mA @ TX 8dBm
应用领域
- 工业传感器及无线工控设备
- 无线游戏系统
- 遥控门禁系统
- 胎压监测设备
- 遥控风扇、照明开关
- 无线传感数据传输
- 红外接收器替换
- 玩具遥控
