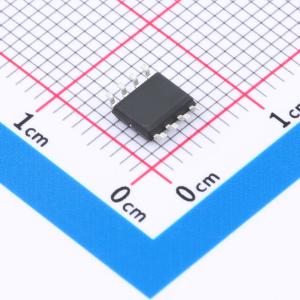

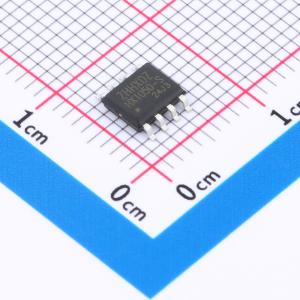

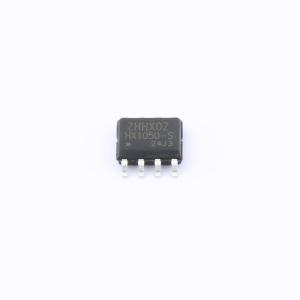

温馨提醒：图片仅供参考，商品以实物为准
HX1050-S
HX1050-S是一款CAN总线收发器HX1050-S 用作控制器局域网之间的接口(CAN)协议控制器和物理总线.它专为高速而设计应用,特别是在乘用车中,支持高达 1 的速度兆波特.该器件可实现到总线和差分的差分传输接收到CAN控制器.
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX1050 - S用作控制器局域网（CAN）协议控制器与物理总线之间的接口。它专为高速应用而设计，尤其适用于乘用车，支持高达1 MBaud的速率。该器件可实现向总线的差分传输以及向CAN控制器的差分接收
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX1050-S
- 商品编号
- C20625084
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 10uA |
商品概述
HX1050-S用作控制器局域网（CAN）协议控制器与物理总线之间的接口。它专为高速应用而设计，尤其适用于乘用车，支持高达1 MBaud的速率。该器件可实现向总线的差分传输以及向CAN控制器的差分接收。 HX1050-S是一款芯片，在卡车、巴士、汽车和工业控制系统等各种应用中，用作CAN协议控制器与物理总线之间的接口。它设计符合ISO 11898标准，可实现1Mbps的速率。 HX1050-S的关键特性之一是其短路保护功能，可防止驱动电路与正负电源电压发生短路。这种保护机制可限制电流流动，保护驱动级免受损坏。 此外，HX1050-S集成了过温保护功能。触发该功能时，它会降低驱动级的电流，有助于降低芯片温度。同时，芯片的其余部分继续正常工作。 另一个重要特性是内置的TXD显性超时定时器电路。在因硬件或软件故障导致TXD引脚长时间保持低电平的情况下，该电路可防止总线线路被永久驱动到显性状态，从而避免阻塞所有网络通信。定时器由TXD引脚上的负边沿触发，如果低电平持续时间超过内部定时器值，发射器将被禁用，使总线进入隐性状态。定时器可由TXD引脚上的正边沿复位。
商品特性
- 高速（高达1 MBaud）
- 静默模式
- 未供电状态下收发器与总线断开连接（零负载）
- 具有高共模范围的差分接收器，具备电磁抗扰度（EMI）
- 至少可连接110个节点
- 发送数据（TXD）显性超时功能
- 总线引脚可防止汽车环境中的瞬态干扰
- 具备热保护
应用领域
- 工业控制自动化
- 汽车电子
- 点对点和点对多点通信
- 智能仪表
- 楼宇自动化系统
- 安全系统
- 道路交通控制自动化
- 电平转换器
