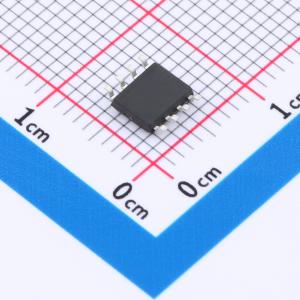

温馨提醒：图片仅供参考，商品以实物为准
HX9616-S
HX9616-S是一款CAN总线收发器,工作电压范围:VCC = 5V ± 10%,最高速度可达 9 MBaud.它有助于差异化传输到总线和CAN的差分接收控制器.
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX9616 - S 作为控制器局域网（CAN）协议控制器与物理总线之间的中介，主要设计用于乘用车的高速应用，最高速度可达 1 MBaud。它支持向总线进行差分传输，并为 CAN 控制器进行差分接收。HX9616 - S 是一款将 CAN 协议控制器与物理总线相连接的接口芯片
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX9616-S
- 商品编号
- C20625106
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 50mA | |
| 静态电流 | 12uA |
商品概述
HX9616-S 作为控制器局域网（CAN）协议控制器与物理总线之间的中介，主要为乘用车的高速应用而设计，最高速度可达 1 MBaud。它支持向总线进行差分传输，并为 CAN 控制器进行差分接收。 HX9616-S 是一款将 CAN 协议控制器与物理总线相连接的接口芯片。它可应用于卡车、巴士、轿车、工业控制等领域。HX9616-S 的数据传输速率为 1Mbps，能够在总线和 CAN 协议控制器之间传输差分信号，完全符合 ISO 11898 标准。
商品特性
- 工作电压范围：VCC = 5V ± 10%
- 完全符合 ISO 11898 标准
- 高速运行（最高可达 1 MBaud）
- 无供电状态下收发器与总线断开连接（零负载）
- 至少可连接 110 个节点
- 具有极低电流的待机模式，可通过总线实现远程唤醒
- 差分接收器具有高共模范围，具备电磁抗扰性（EMI）
- 发送数据（TXD）显性超时功能
- 总线引脚在汽车环境中可防止瞬态干扰
- 热稳定性良好
应用领域
- 汽车电子
- 安全系统
- 工业控制自动化
- 智能仪器仪表
- 楼宇自动化系统
- 道路交通控制自动化
- 点对点和点对多点通信
- 电平转换器
- 串行服务器
