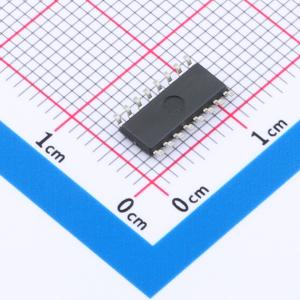

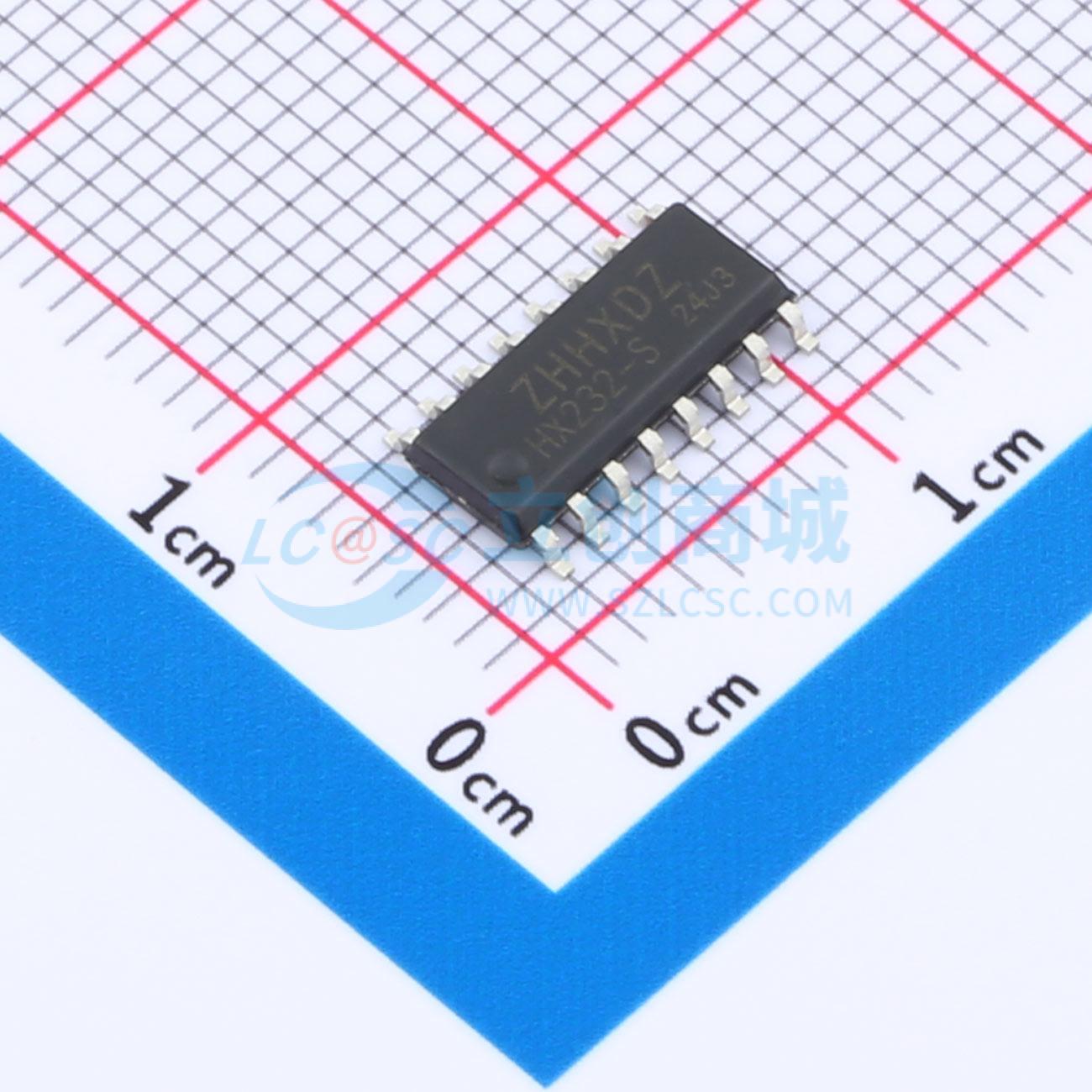

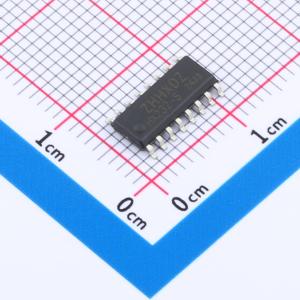

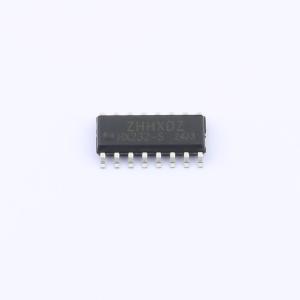

HX232-S

HX232-S系列线路驱动器/接收器专为所有EIA/TIA - 232E和V.28/V.24通信接口设计，尤其适用于无法提供±12V电源的场景。HX232-S系列有四种不同的封装形式，可在-40℃至+85℃的温度范围内工作。 HX232-S系列包含双电荷泵DC - DC电压转换器、RS - 232驱动器、RS - 232接收器，以及接收器和发射器的使能控制输入。这些部分的组合提供了一种通用且高效的通信接口解决方案。 HX232-S系列集成了两个内部电荷泵，将+5V转换为±10V（空载），以供RS - 232驱动器工作。第一个转换器利用电容C1将+5V输入电压翻倍，在V+输出端的电容C3上产生+10V电压。相反，第二个转换器利用电容C2将+10V反相为-10V，在电容C4上产生V-输出。 当标称5k的RS - 232接收器作为负载且VCC = +5V时，HX232-S系列典型的驱动器输出电压摆幅为±8V。此输出摆幅保证符合EIA/TIA - 232E和V.28规范，该规范要求在最坏情况下（包括最小负载3k、VCC = +4.5V和最高工作温度），驱动器输出电平最小为±5V。空载时，驱动器输出电压范围为(V+ - 1.3V)至(V- + 0.5V)。 HX232-S系列的输入阈值与TTL和CMOS兼容。由于内置了连接到VCC的400k输入上拉电阻，未使用的驱动器输入可以悬空。因为所有驱动器都是反相的，这些电阻会使未使用驱动器的输出为低电平。 在关断模式、三态模式或设备断电时，驱动器输出关闭并进入高阻态，漏电流通常在微安级（最大25μA）。输出可驱动至±15V。 在关断模式下，电源电流通常降至8μA。未使用的输入应连接到GND或VCC。在低功耗关断模式下，驱动器输出关闭，当驱动器输出接地时，其漏电流小于1μA。 驱动器输出压摆率限制在小于30V/μs，符合EIA/TIA - 232E和V.28规范要求。典型压摆率在空载时为24V/μs，在3Ω和2500pF负载时为10V/μs。 RS - 232接收器设计符合EIA/TIA - 232E和V.28规范，该规范将大于3V的电压电平定义为逻辑0。这种反相应用于所有接收器，确保与各种输入阈值兼容。由于阈值设置为0.8V和2.4V，接收器能够有效识别TTL电平输入以及EIA/TIA - 232E和V.28电平。 接收器输入设计可承受高达±25V的输入过电压，并包含标称值为5k的终端电阻。这些接收器采用V.28和EIA/TIA - 232E规定的故障条件类型1解释。接收器的输入迟滞典型值为0.5V，保证最小值为0.2V。

• 支持单+5V电源供电，无需双极性±12V电源。
• 集成电荷泵电路，节省电路板空间和功耗。
• 降低电源需求，有效节能。无需复杂的双极性±12V电源，简化系统。
• 集成电路设计节省电路板上的宝贵空间。

• 多点RS - 232网络接口转换
• 便携式诊断设备
