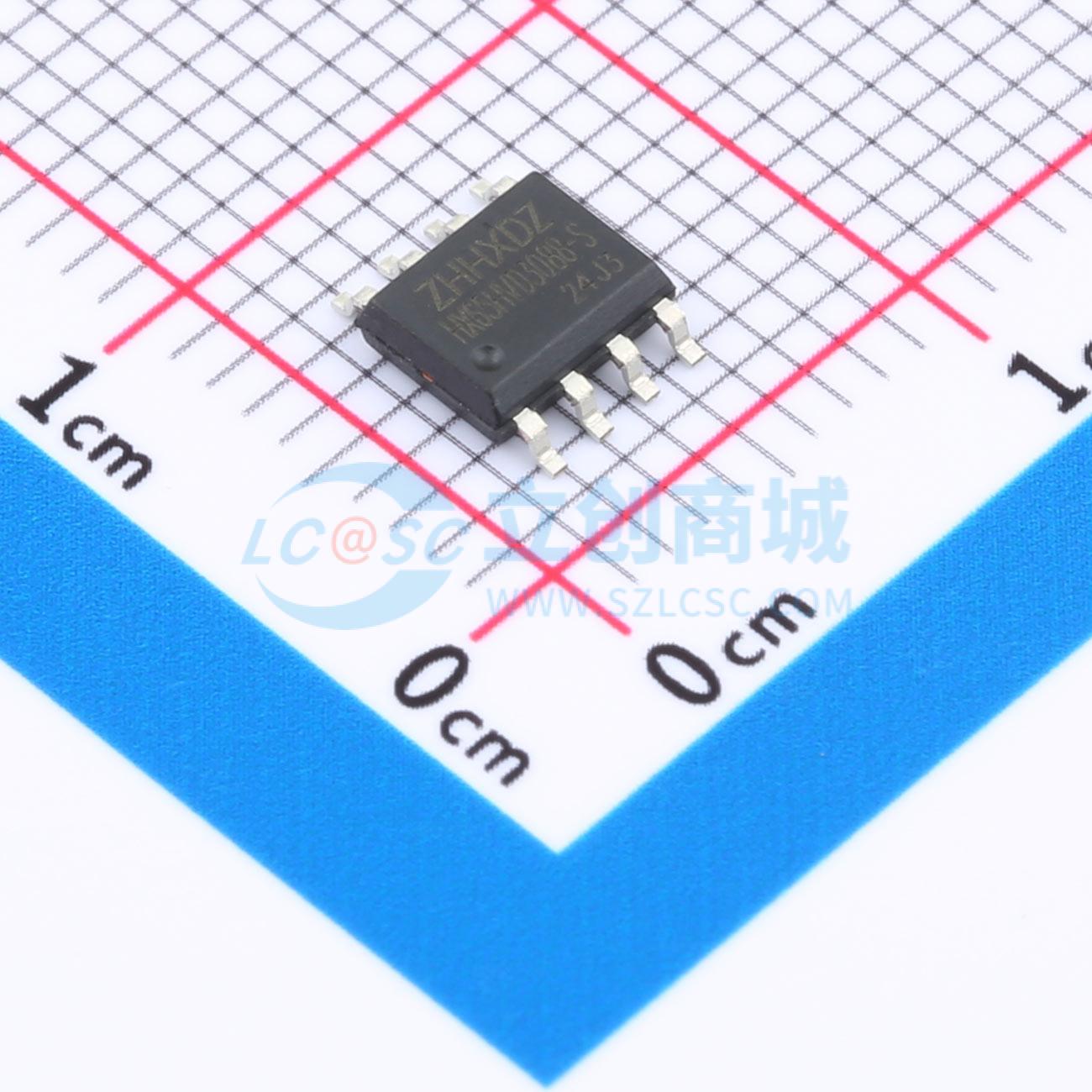

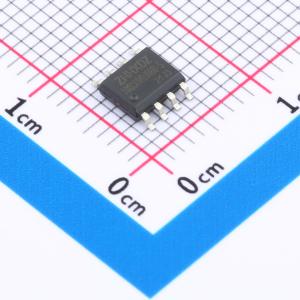

温馨提醒：图片仅供参考，商品以实物为准
HX65HVD3088-S
HX65HVD3088 是一款高速 RS485/RS-422 收发器电路,支持+5V 供电,具有 半双工功能.内部包含一路驱动器和一路接收器,可以实现最高 10Mbps 的传输 速率.
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX65HVD3088-S是一款高速RS485/RS-422收发器电路，支持+5V供电，具有半双工功能。内部包含一路驱动器和一路接收器，可以实现最高10Mbps的传输速率。该电路具有±15kV ESD保护功能，能有效防止静电放电对芯片的损坏。驱动器和接收器都具有使能管脚（DE和RE），当使能管脚关闭时，驱动和接收输出为高阻状态。此外，HX65HVD3088-S还具有失效保护电路，可以确保当接收器输入开路或短路时，输出仍然正确。接收器的输入阻抗为1/8单位负载，允许最多256个收发器挂接在同一总线上。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX65HVD3088-S
- 商品编号
- C20625119
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
HX65HVD3088-S是一款高速RS485/RS-422收发器电路，支持+5V供电，具有半双工功能。其内部包含一路驱动器和一路接收器，可实现最高10Mbps的传输速率。该电路具备±15KV ESD保护功能，能有效防止静电放电对芯片的损坏。驱动器和接收器均配备使能管脚（DE和RE），当使能管脚关闭时，驱动和接收输出为高阻状态。此外，该器件还具有失效保护电路，可确保当接收器输入开路或短路时，输出仍然正确。接收器的输入阻抗为1/8单位负载，允许最多256个收发器挂接在同一总线上。
商品特性
- 三态输出
- 静电保护 (ESD): A/B±15KV，符合人体模式 (HBM) 标准
- 总线允许挂接多达256个收发器
- 最大数据速度 10 Mbps
- 采用SOP8封装
应用领域
- 工业控制
- RS485/RS422接口
- 工业电机驱动
- 自动化暖通空调系统
