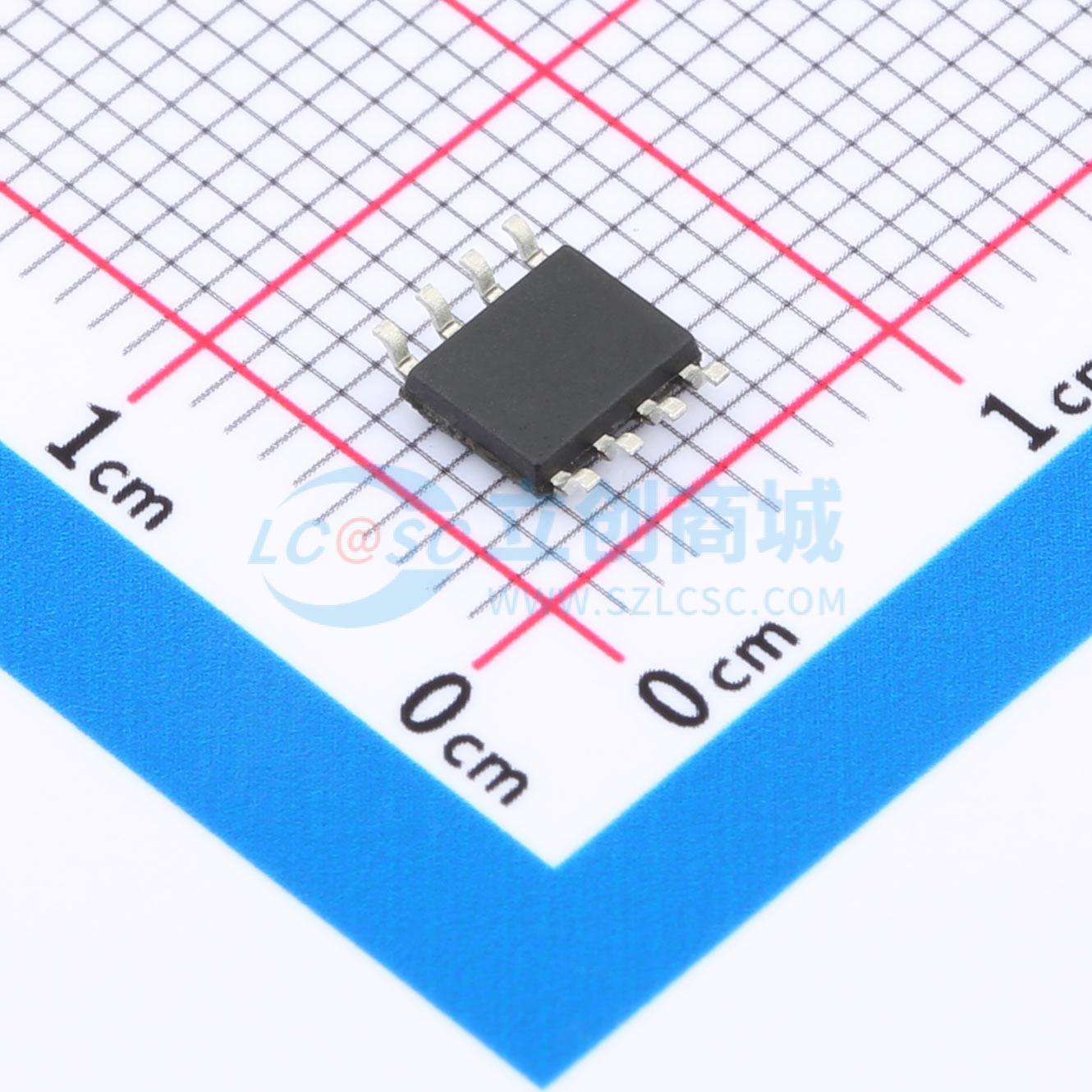

温馨提醒：图片仅供参考，商品以实物为准

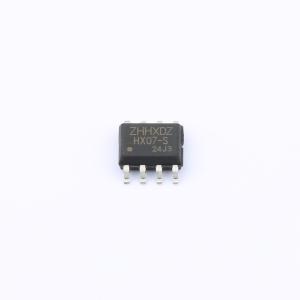

HX07-S
HX07-S是一个通用放大器,它提供最小 ±13 V 的宽输入电压范围、106 dB 的高 CMRR 和高输入阻抗,确保高同相电路配置的精度.即使在高闭环下增益方面,HX07-S 保持了出色的线性度和增益精度.
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HX07-S因其出色的精度和稳定性，成为仪器仪表应用领域的行业标准。它的输入电压范围宽，最小为±13 V，共模抑制比（CMRR）高达106 dB，且输入阻抗高，确保了在同相电路配置中具有高精度。即使在高闭环增益情况下，HX07-S仍能保持出色的线性度和增益精度
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX07-S
- 商品编号
- C20625031
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3801克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 600kHz | |
| 输入失调电压(Vos) | 60uV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 1.8nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 800pA | |
| 噪声密度(eN) | 20nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | 50pA/℃ | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -18V~-3V；3V~18V |
商品概述
HX07-S因其出色的精度和稳定性，成为仪器仪表应用领域的行业标准。它提供最低±13 V的宽输入电压范围、106 dB的高共模抑制比（CMRR）和高输入阻抗，确保在同相电路配置中实现高精度。即使在高闭环增益下，HX07-S也能保持出色的线性度和增益精度。它在长时间和温度变化时，失调和增益表现出卓越的稳定性。凭借其精度和稳定性，以及无需外部调零的特性，HX07-S在仪器仪表行业得到广泛认可和应用。
商品特性
- 低失调电压（VOS）：最大75 μV
- 低失调电压漂移：最大1.3 μV/℃
- 低噪声：最大0.6 μV峰峰值
- 随时间超稳定：每月最大1.5 μV
- 宽电源电压范围：±3 V至±18 V
- 宽输入电压范围：典型值±14 V
- 经过125 ℃温度测试的芯片
应用领域
- 无线基站控制电路
- 光网络控制电路
- 仪器仪表
- 传感器与控制
- 热电偶
- 应变电桥
- 分流电流测量
- 电阻式温度探测器（RTD）
- 精密滤波器
