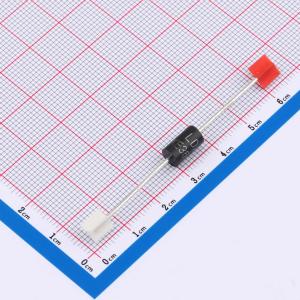

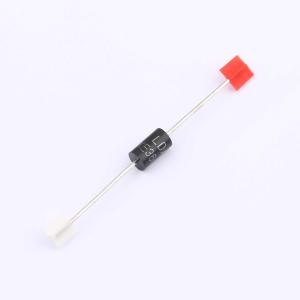

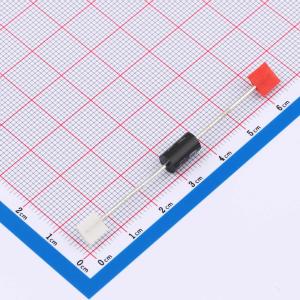

1.5KE36CA
双向TVS 30.8V截止 峰值浪涌电流：30.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化结。 低齐纳阻抗。 出色的钳位能力。 在10/1000μs波形下具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%。 快速响应时间。 典型反向电流在12V以上小于1μA。应用：I/O接口。 AC/DC电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 1.5KE36CA
- 商品编号
- C20623783
- 商品封装
- DO-201
- 包装方式
- 编带
- 商品毛重
- 1.360917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30.8V | |
| 钳位电压 | 49.9V | |
| 峰值脉冲电流(Ipp) | 30.5A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 37.8V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 玻璃钝化结
- 低齐纳阻抗
- 出色的钳位能力
- 在10/1000μs波形下，具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在12V以上时，典型反向电流小于1μA
- 保证高温焊接：265°C / 10秒，引脚长度0.375"（9.5mm），拉力5lbs（2.3kg）
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000-4-2标准，静电放电抗扰度30KV空气放电、30KV接触放电
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
