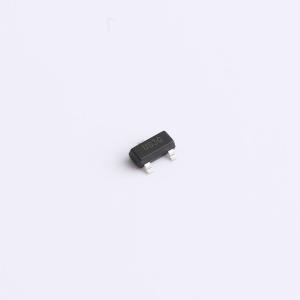

UIC809G-B-AE2-3-R
CMOS IC 微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UIC809系列是复位电路，可监测电源，尤其适用于基于微处理器的系统。在正常工作时，UTC UIC809系列可在以下任何一种情况下发出复位信号：电源电压降至指定的复位阈值以下（适用于3V、3.3V或5V系统）或被强制拉低。
- 品牌名称
- UTC(友顺)
- 商品型号
- UIC809G-B-AE2-3-R
- 商品编号
- C20623802
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.034233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~9V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 5uA |
商品概述
UTC UIC809系列是复位电路，可监测电源，尤其适用于基于微处理器的系统。 在正常工作时，UTC UIC809系列可在以下任何一种情况下发出复位信号：电源电压降至指定的复位阈值电平以下（适用于3V、3.3V或5V系统）或被强制拉低。 有一个内部低电平有效RESET输出，当VCC升至设计阈值电平以上时，该输出至少会在140ms内保持有效。
商品特性
- 用于3V、3.3V或5V电源的电压监测器
- 当VCC低至1V时，RESET仍有效
- 典型电源电流：5μA
- 固定的140ms最小复位脉冲宽度
- 带手动复位输入
- 推挽式RESET低电平有效输出
