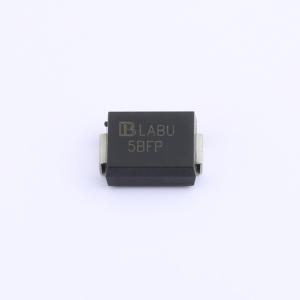

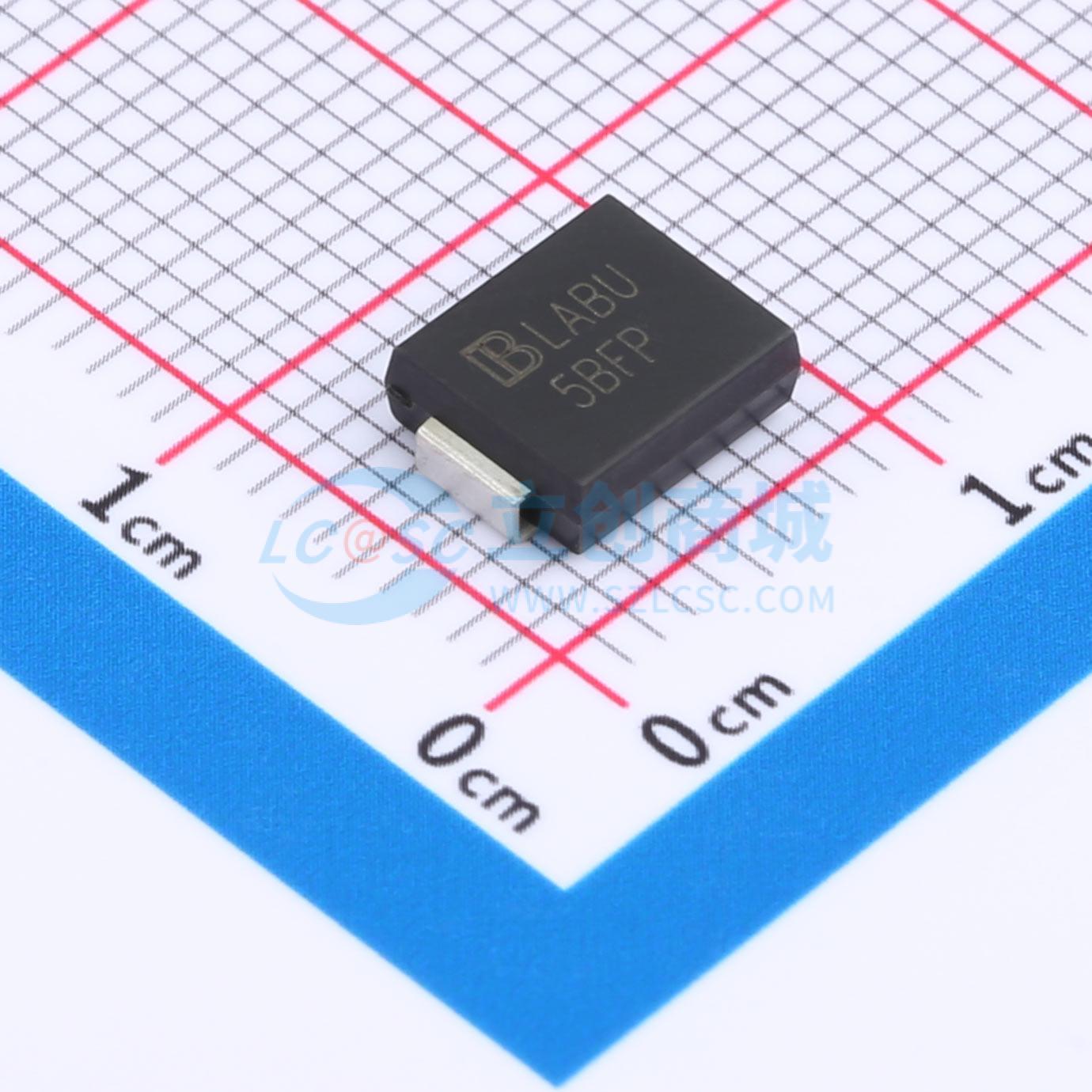

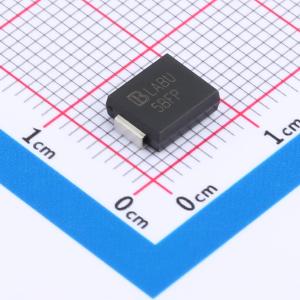

5.0SMDJ36CA
双向TVS 36V截止 峰值浪涌电流：86.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。应用：I/O接口。 AC/DC电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 5.0SMDJ36CA
- 商品编号
- C20623792
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.390367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 86.1A | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力为5000W，重复率（占空比）：0.01%
- 响应时间快
- 典型反向电流小于2μA
- 高温焊接：引脚处260℃/10秒
- 塑料封装符合UL 94V - 0阻燃等级，符合J - STD - 020标准的MSL 1级。安全认证：UL、IEC61000 - 4 - 2 ESD 30KV空气放电、30KV接触放电合规
应用领域
- I/O接口
- 交/直流电源
- 低频信号传输线（RS232、RS485等）
