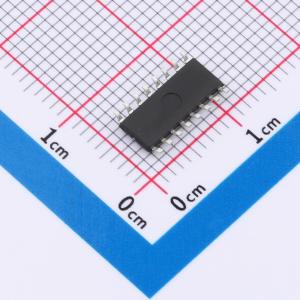

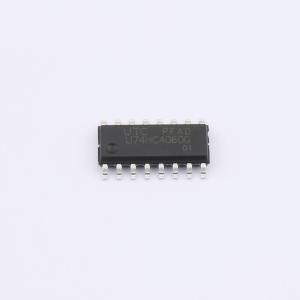

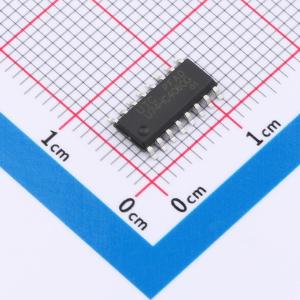

温馨提醒：图片仅供参考，商品以实物为准
U74HC4060G-S16-R
14级异步二进制计数器和振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高速硅栅CMOS器件。由振荡器部分和14个纹波进位二进制计数器级组成。振荡器配置允许设计RC或晶体振荡器电路，具有三个振荡器端子（CLKI、CLKO、CLKO）、十个缓冲输出Q_D到Q_J和Q_L到Q_M以及一个优先异步主复位（CLR）。振荡器可以由输入CLKI处的外部时钟信号代替。在这种情况下，让其他振荡器引脚（CLKO、CLKO）浮空。计数器在CLKI的负向转换时推进。清零（CLR）输入处的高电平会禁用振荡器并将计数器复位为零（所有Q输出为低）。
- 品牌名称
- UTC(友顺)
- 商品型号
- U74HC4060G-S16-R
- 商品编号
- C20623801
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32712克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 二进制计数器 | |
| 分辨率(位) | 14 | |
| 系列 | 74HC | |
| 计时方向 | - | |
| 工作电压 | 2V~6V | |
| 元件数 | - | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 异步 | |
| 计数速率 | 25MHz | |
| 传播延迟(tpd) | 105ns@6V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 复位功能 |
商品概述
U74HC4060是高速硅栅CMOS器件。U74HC4060器件由一个振荡器部分和14个纹波进位二进制计数器级组成。振荡器配置允许设计RC或晶体振荡器电路，具有三个振荡器端子（CLKI、CLKO、CLKO）、十个缓冲输出（Q_D到Q_J以及Q_L到Q_M）和一个优先异步主复位（CLR）。振荡器可以由输入CLKI处的外部时钟信号替代。在这种情况下，让其他振荡器引脚（CLKO、CLKO）浮空。计数器在CLKI的负向转换时计数。清除（CLR）输入处的高电平会禁用振荡器并将计数器复位为零（所有Q输出为低电平）。封装形式有SOP - 16和TSSOP - 16。
商品特性
- 工作电压范围为2.0V ~ 6.0V
- 低输入电流：1.0μA
- 输出可驱动多达10个LSTTL负载
- 低功耗，最大Icc为80μA
- 5V时输出驱动电流为4mA
- 典型传输延迟时间t_PD = 14ns
- 允许设计RC或晶体振荡器电路
