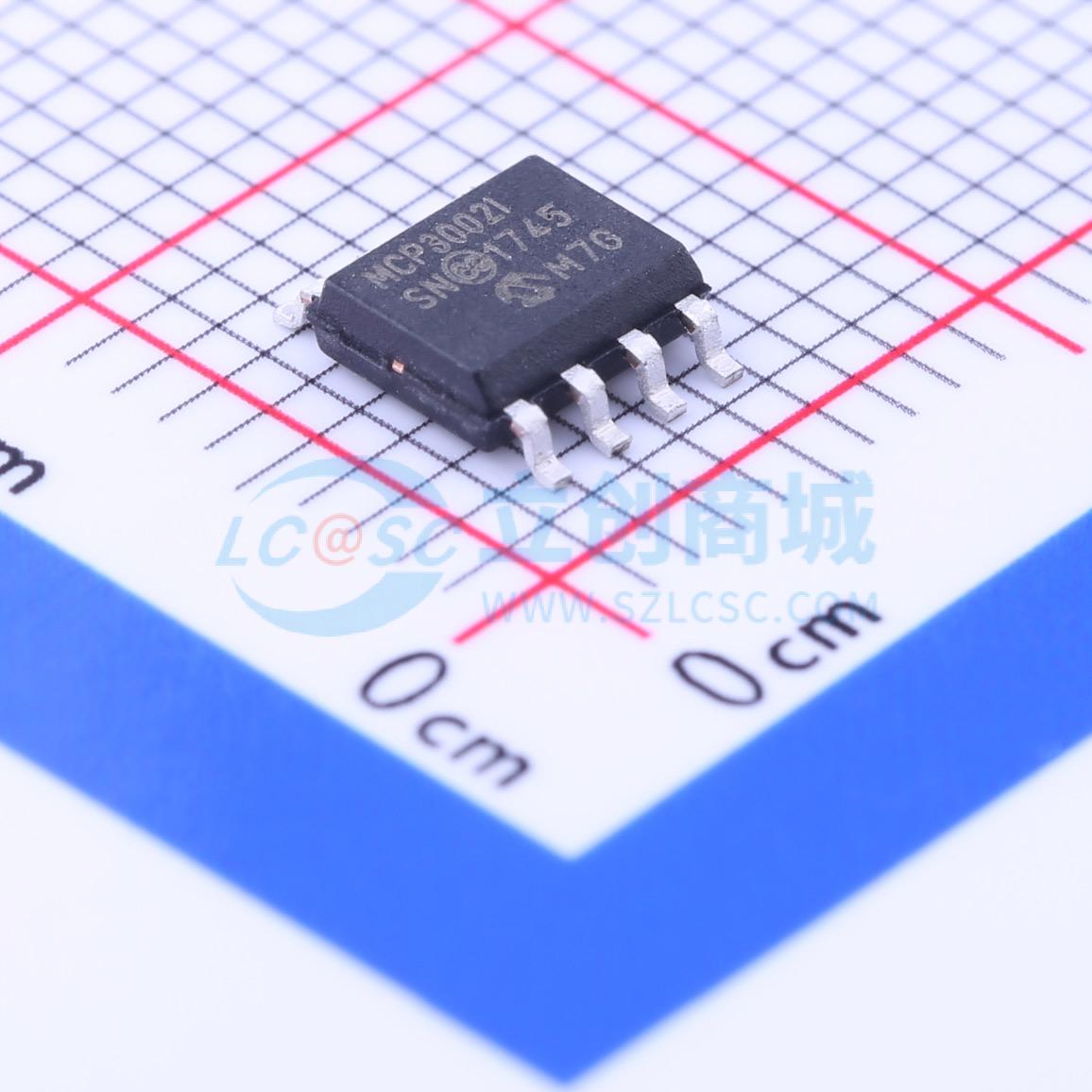

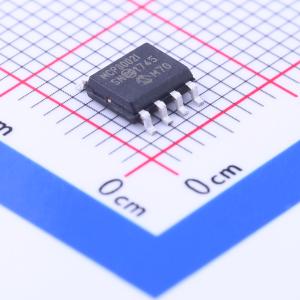

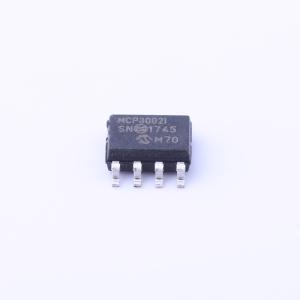

温馨提醒：图片仅供参考，商品以实物为准

MCP3002-I/SN

双通道10位A/D转换器，带SPI串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP3002是一款逐次逼近型10位模数（A/D）转换器，内置采样保持电路。 MCP3002可通过编程配置为单路伪差分输入对或双路单端输入。差分非线性（DNL）和积分非线性（INL）均为±1 LSB。与该器件的通信通过一个与SPI协议兼容的简单串行接口实现。该器件在5V供电时的转换速率最高可达200 ksps，在2.7V供电时为75 ksps。 MCP3002的工作电压范围宽，为2.7V至5.5V。低电流设计使其典型待机电流为5 nA，典型工作电流为375 μA。 MCP3002提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3002-I/SN
商品编号: C219561
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MCP3002是一款逐次逼近型10位模数（A/D）转换器，内置采样保持电路。 MCP3002可通过编程配置为单路伪差分输入对或双路单端输入。差分非线性（DNL）和积分非线性（INL）均为±1 LSB。与该器件的通信通过一个与SPI协议兼容的简单串行接口实现。该器件在5V供电时的转换速率最高可达200 ksps，在2.7V供电时为75 ksps。 MCP3002的工作电压范围宽，为2.7V至5.5V。低电流设计使其典型待机电流为5 nA，典型工作电流为375 μA。 MCP3002提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。

商品特性

10位分辨率
最大DNL为±1 LSB
最大INL为±1 LSB
模拟输入可编程为单端或伪差分对
片上采样保持
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
VDD = 5V时，最大采样速率为200 ksps
VDD = 2.7V时，最大采样速率为75 ksps
低功耗CMOS技术：典型待机电流为5 nA，最大2 μA；5V供电时，最大工作电流为550 μA
工业温度范围：-40°C至+85°C
8引脚MSOP、PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	2
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	时钟频率(fc)	1.2MHz~3.2MHz；3.2MHz
	可变增益	不支持
	ADC架构	SAR
	静态电流	5nA
