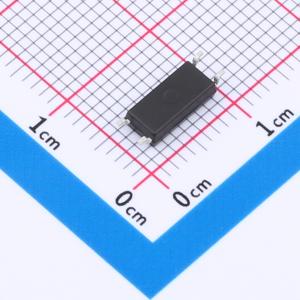

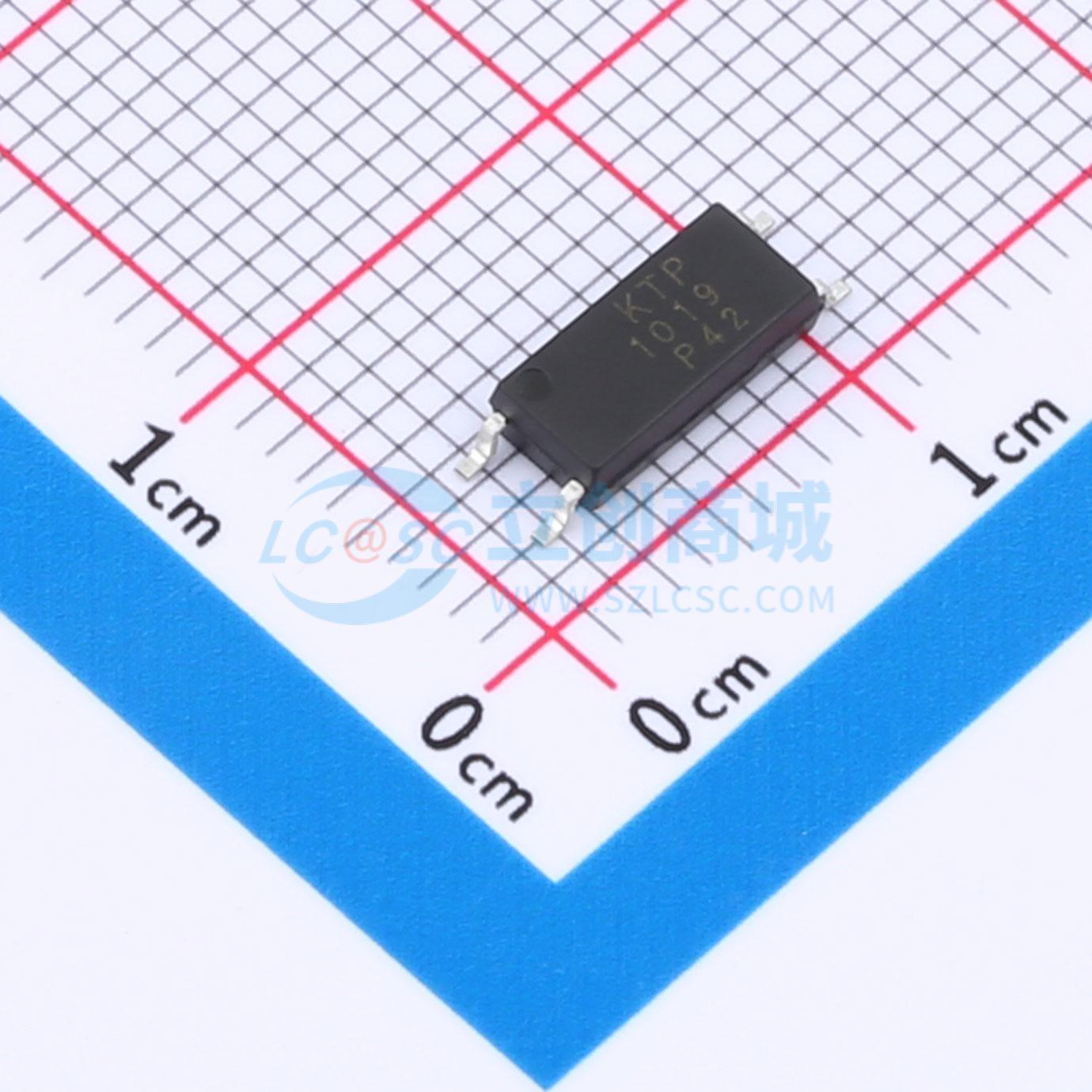

温馨提醒：图片仅供参考，商品以实物为准
KTP-1019
4引脚长爬电距离SOP光电晶体管光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KTP-10XX-G 系列器件由一个红外发光二极管和一个光耦合的光电晶体管探测器组成。复合材料不含卤素和 Sb₂O₃。它们采用 4 引脚 SOP 封装
- 品牌名称
- KTP(科泰普)
- 商品型号
- KTP-1019
- 商品编号
- C20612447
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.350667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
KTP-10XX-G系列器件由一个红外发光二极管和一个光电晶体管探测器光耦合组成。复合材料不含卤素和Sb₂O₃。它们采用4引脚SOP封装。
商品特性
- 符合无卤要求（Br < 900 ppm，Cl < 900 ppm，Br + Cl < 1500 ppm）
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时为50~600%）（CTR：在lF = 10mA、VCE = 5V时为63~320%）
- 输入和输出之间具有高隔离电压（Viso = 5000 V rms）
- 紧凑的4引脚SOP封装，高度为2.0 mm
- 符合欧盟REACH法规
- 爬电距离为8mm
- 无铅且符合RoHS标准
- 通过UL和cUL认证（编号E214129）
- 通过VDE认证（编号40028391）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 通信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路之间的信号传输
