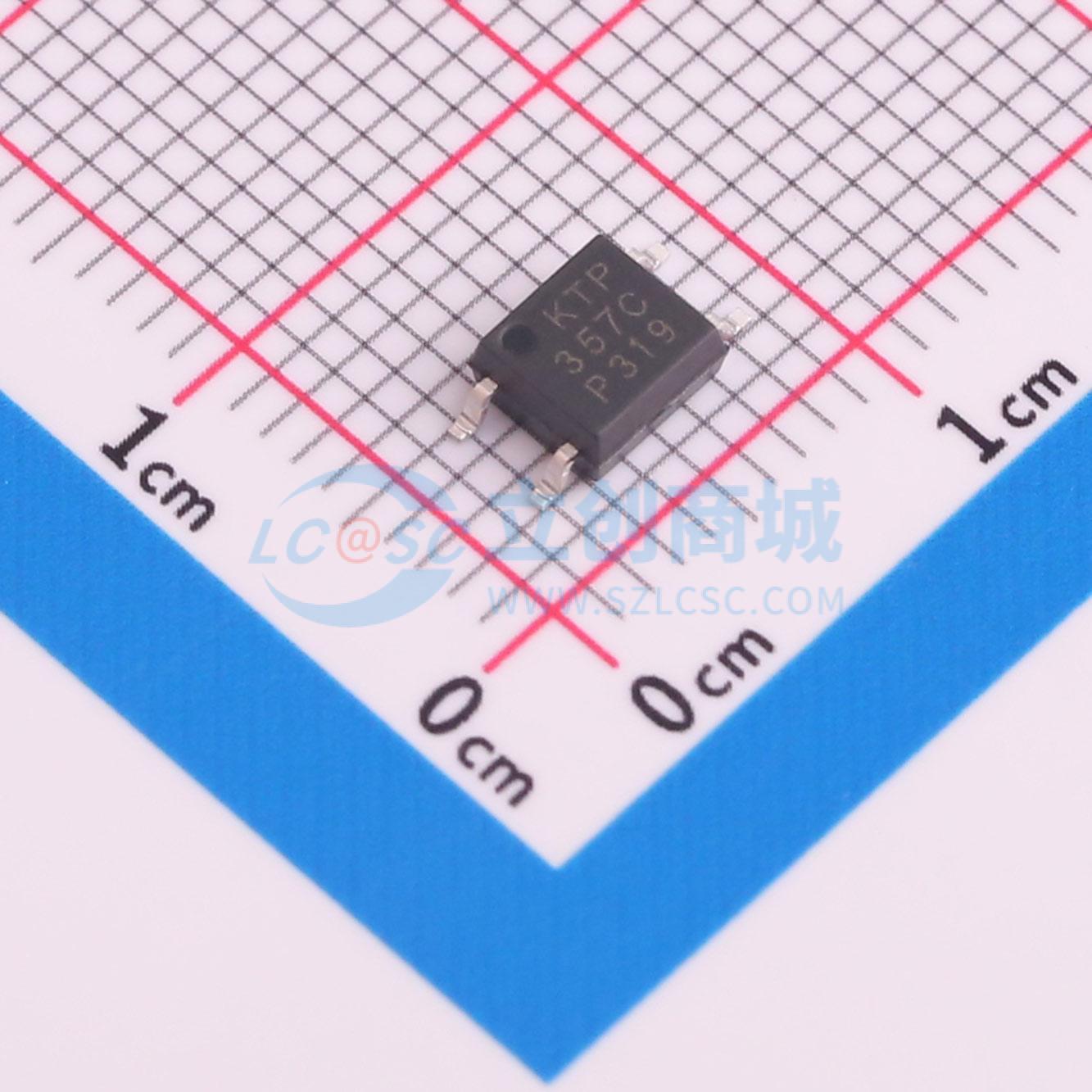

PC357C
4引脚小外形封装（SOP）光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC357 系列包含一个红外发光二极管，与一个光电晶体管探测器进行光耦合。这些器件采用 4 引脚小外形 SMD 封装。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC357C
- 商品编号
- C20612448
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
商品概述
PC357系列包含一个红外发光二极管，与光电晶体管探测器进行光耦合。 这些器件采用4引脚小外形贴片封装。
商品特性
- 无卤素（溴 < 900 ppm，氯 < 900 ppm，溴 + 氯 < 1500 ppm）
- 电流传输比（CTR：在IF = 5 mA、VCE = 5 VΩ时为50~600%）
- 输入和输出之间具有高隔离电压（Viso = 3750 V rms）
- 采用2.0 mm薄型4引脚SOP封装
- 符合欧盟REACH法规
- 无铅且符合RoHS标准
- 通过UL和cUL认证（编号E214129）
- 通过VDE认证（编号132249）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
应用领域
- DC-DC转换器
- 可编程控制器
- 通信设备
- 不同电位和阻抗电路之间的信号传输
