温馨提醒：图片仅供参考，商品以实物为准

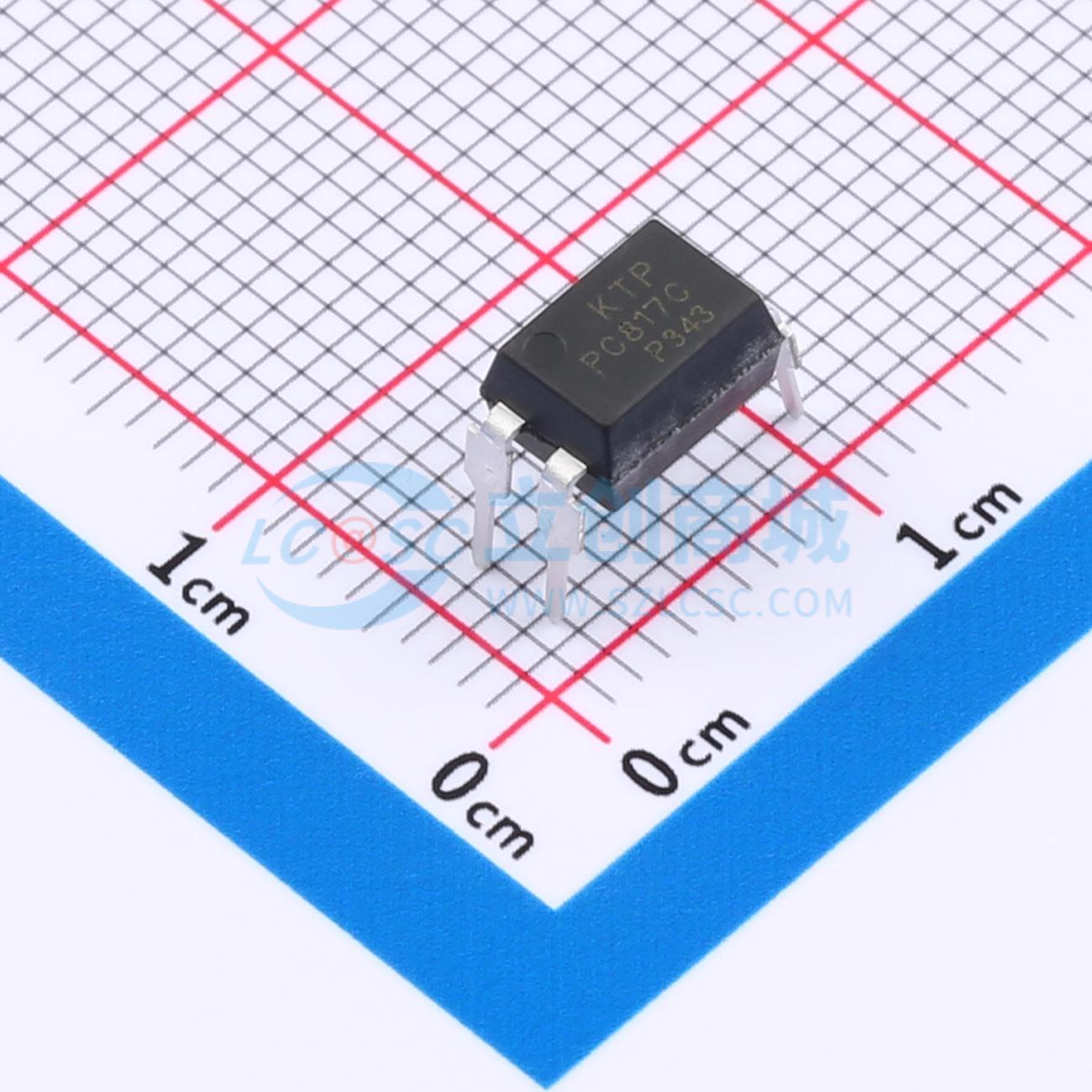

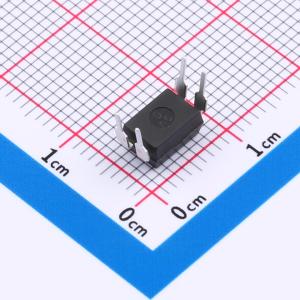

PC817C
4引脚DIP封装光电晶体管光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC817系列器件均由一个红外发光二极管和一个光电晶体管探测器光耦合组成。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
- 品牌名称
- KTP(科泰普)
- 商品型号
- PC817C
- 商品编号
- C20612449
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.4636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
PC817系列器件均由一个红外发光二极管和一个光电晶体管探测器光耦合组成。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时为50~600%）
- 输入输出间高隔离电压（Viso = 5000Vrms）
- 爬电距离：>7.62mm
- 工作温度最高可达+110℃
- 紧凑的小外形封装
- 产品本身符合RoHS标准
- 符合欧盟REACH法规
- 通过UL和cUL认证（编号E214129）
- 通过VDE认证（编号132249）
- 通过SEMKO认证
- 通过NEMKO认证
- 通过DEMKO认证
- 通过FIMKO认证
- 通过CQC认证
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 通信设备
- 家用电器，如暖风机等
- 不同电位和阻抗电路间的信号传输
