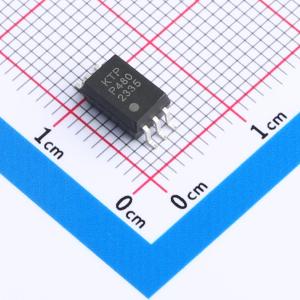

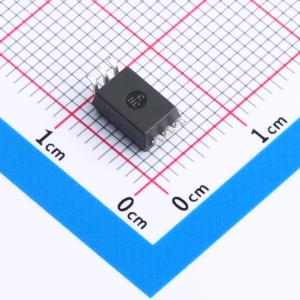

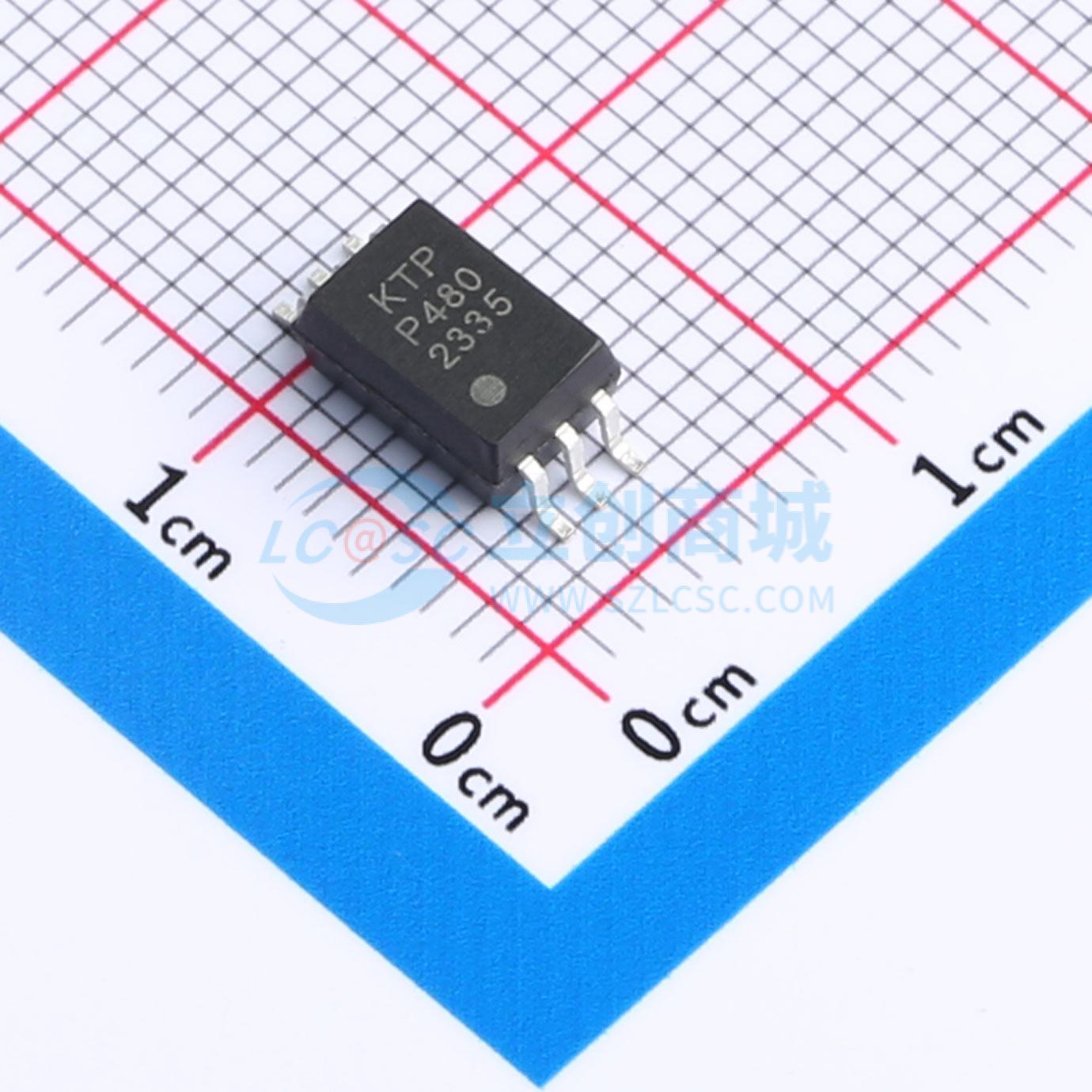

ACPL-P480-C5L0
ACPL-P480-C5L0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速ACPL-P480，ACPL-W480，ACPL-4800光耦合器包含一个GaAsP LED，一个光电探测器和一个施密特触发器，提供逻辑电平兼容输出，可节省额外波形整型需求。光耦采用图腾柱输出，不需要上拉电阻，可直接用于智能电源模块或栅极的驱动。器件间最低的传播延迟差使这些光电耦合器成为通过降低开关死区时间改善变频器效率的理想方案。
- 品牌名称
- KTP(科泰普)
- 商品型号
- ACPL-P480-C5L0
- 商品编号
- C20612464
- 商品封装
- SSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.402克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 350ns | |
| 传播延迟 tpHL | 350ns | |
| 输入阈值电流(FH) | 5.5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
商品概述
高速ACPL-P480，ACPL-W480，ACPL-4800光耦合器包含一个GaAsP LED，一个光电探测器和一个施密特触发器，提供逻辑电平兼容输出，可节省额外波形整型需求。光耦采用图腾柱输出，不需要上拉电阻，可直接用于智能电源模块或栅极的驱动。器件间最低的传播延迟差使这些光电耦合器成为通过降低开关死区时间改善变频器效率的理想方案。
商品特性
- 专为工业级温度范围内的快速IPM应用设计：-40℃到100℃
- 宽工作电压范围：4.5V到20V
- 传播延迟典型时间为150ns
- 最小脉冲宽度失真 (PWD = 250ns)
- 传输延迟的差异最小为100ns，最大为250ns
- VCₘ = 1000V时，ACPL-P480/ACPL-W480最低20kV/μs共模抑制(CMR)能力
- ACPL-4800最低30kV/μs共模抑制(CMR)能力
- 磁滞
- 图腾柱输出不需上拉电阻
应用领域
- IPM接口隔离
- 隔离IGBT/MOSFET门驱动
- 交流和无刷直流电机驱动
- 工业变频器
- 通用数字隔离
