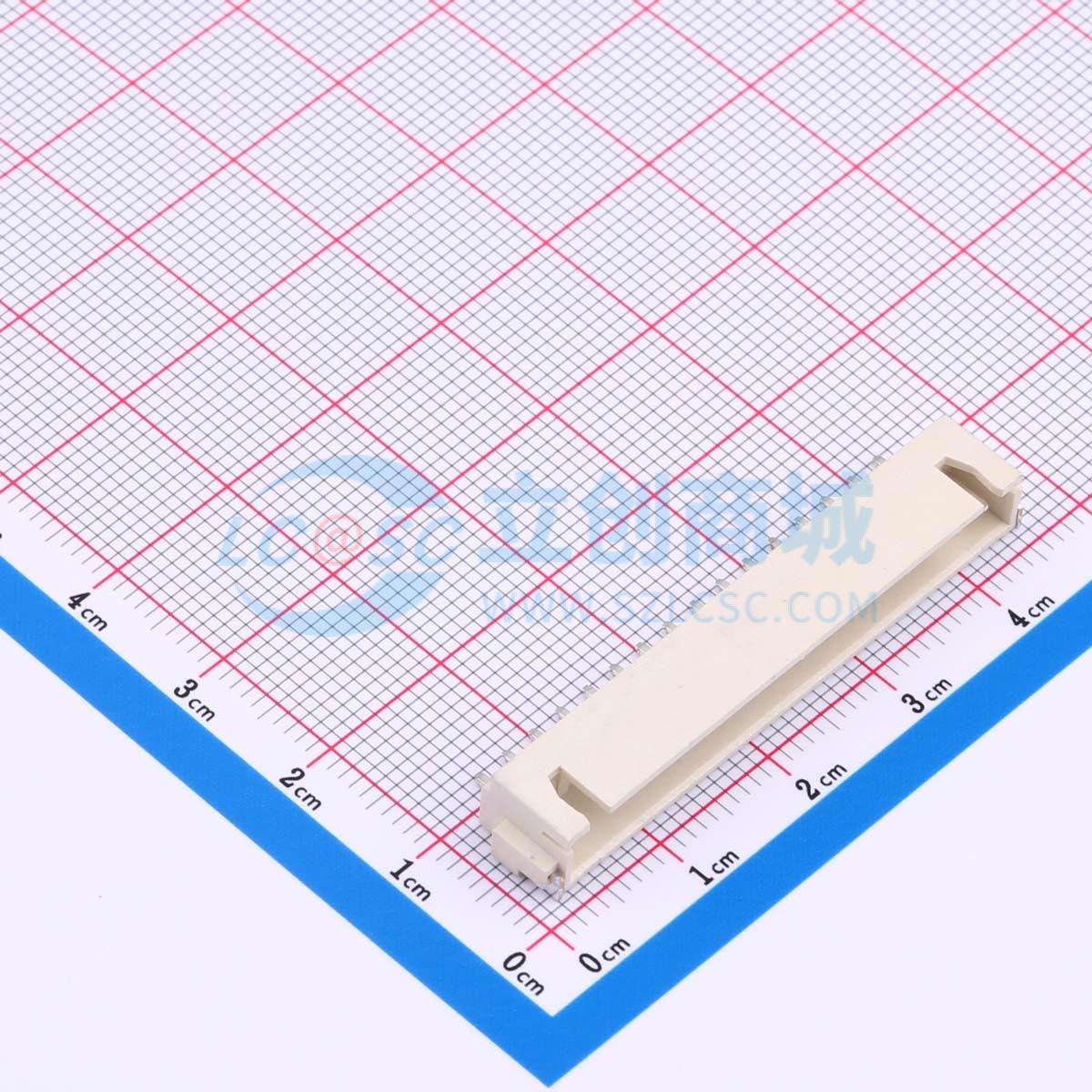

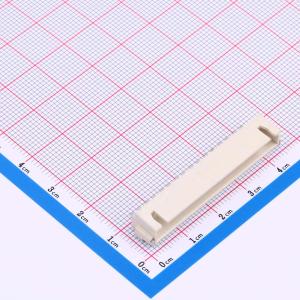

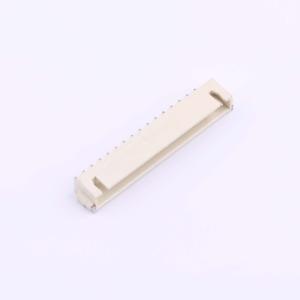

温馨提醒：图片仅供参考，商品以实物为准
2.54-16P WT
2.54-16P 卧贴编带
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：16P，卧贴，系列：XH 配套金属端子：C19192979
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- 2.54-16P WT
- 商品编号
- C20612440
- 商品封装
- SMD,P=2.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 2.117143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x16P | |
| 间距 | 2.5mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | XH | |
| 总PIN数 | 16P | |
| 排数 | 1 | |
| 每排PIN数 | 16 | |
| 行距 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 3A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 米色 |
商品概述
本规范内容适用于本公司普通系列型条形连接器（针座）产品的生产与检验。使用条件为环境温度 -25°C ~ +85°C，适用PC板厚度 1.2 ~ 1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。外形尺寸依照附图，相同规格应能互换。材料以图纸为准，还涉及电气性能、机械性能和环境性能。
