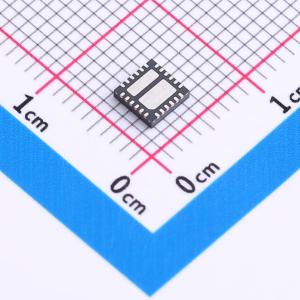

温馨提醒：图片仅供参考，商品以实物为准
TPS259830ONRGER
具有集成热插拔保护、精确负载电流监测和可调节瞬态故障管理功能的2.7V至26V、2.7mΩ、18A智能电子保险丝
- 描述
- 电子保险丝是采用小型封装的高度集成电路保护和电源管理器件。这些器件可在宽输入电压范围内工作。单个器件适用于需要最小 1*R 压降的低压系统以及需要低功率耗散的高电压、高电流系统。能够有效地防止过载、短路、电压浪涌、反向电流和过高的浪涌电流
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS259830ONRGER
- 商品编号
- C20611808

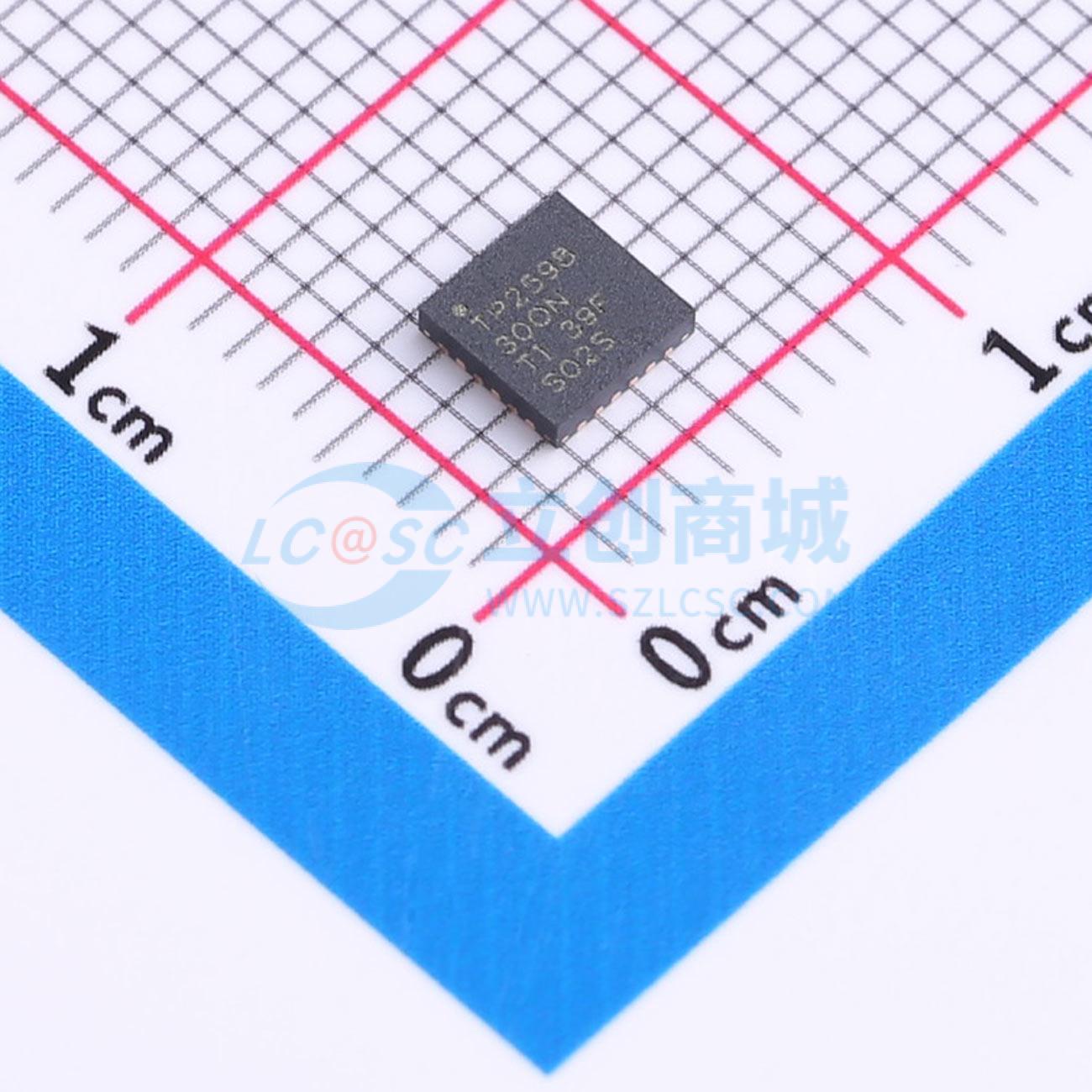

- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~26V | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 4.5mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 4mm | |
| 宽度 | 4mm | |
| 高度 | 0.9mm |
商品概述
TPS25983系列电子保险丝是采用小型封装的高度集成电路保护和电源管理器件。这些器件可在宽输入电压范围内工作。单个器件适用于需要最小 1*R 压降的低压系统以及需要低功率耗散的高电压、高电流系统。TPS25983系列能够有效地防止过载、短路、电压浪涌、反向电流和过高的浪涌电流。 过压事件受具有用户可调节过压阈值的内部截止电路的限制。 该系列提供了多种器件选项，可在过流情况响应、断路器或有源限流器之间进行选择。使用单个外部电阻器可设置过流限制阈值。这些器件通过区分瞬态事件和实际故障来智能地管理过流响应，从而允许系统在线路和负载瞬变期间不间断运行，而不会影响故障保护的稳健性。器件可配置为在故障关断后保持闭锁或自动重试。可使用电容器来配置自动重试次数和重试延迟。借助该特性，远程系统能够自动从临时故障中恢复，同时确保电源不会因持续的故障而无限期地承受应力。 这些器件提供了驱动串联的外部N - FET的选项，旨在实现禁用或关断状态下的反向电流阻断。 此外，这些器件还集成了精确的模拟负载电流监测器，可提供增强的系统监测和诊断功能。 TPS25983器件采用4mmx4mm小型QFN封装。此类器件的额定工作结温范围为 - 40°C 至 125°C。
商品特性
- 宽输入电压范围：2.7V至26V
- 绝对最大值为30V
- 低导通电阻：RON = 2.7mΩ（典型值）
- 可调节电流限制阈值，范围：2A至18A，精度：±8%（IUM > 5A时的典型值）
- 断路器和限流器选项
- 可调节过流消隐计时器，处理负载瞬态而不跳变
- 精确的电流监视器输出，±1.5%（25°C且IOUT > 3A时的典型值），±3%（IOUT的最大值 >3A）
- 用户可配置的故障响应，闭锁或自动重试，重试次数（有限或无限），重试之间的延迟
- 强大的短路保护，快速跳变响应时间 < 400ns（典型值），不受线路瞬变影响，无干扰性跳变
- 可调节的输出压摆率控制（dVdt）控制
- 可选择驱动外部FET以在禁用/关闭状态下实现反向电流阻断
- 可调节的欠压锁定
- 可调节过压锁定
- 集成式过热保护
- 电源正常状态指示
- 小尺寸：4mm × 4mm QFN封装
应用领域
- 热插拔
- 电源多路复用
- 服务器待机电源轨、PCIe转接卡、附加卡和风扇模块保护
- 路由器和开关光学模块保护
- 工业PC
- 无线电动工具充电器
