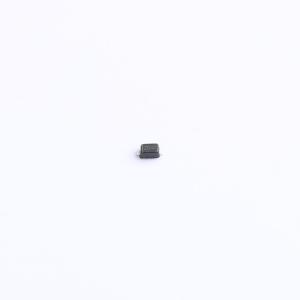

ESD5Z2.5T1G
2.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5Z2.5T1G
- 商品编号
- C20611848
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 14V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 200pF |
商品特性
- 150瓦峰值脉冲功率（脉冲宽度tp = 8/20微秒）
- 高速数据线td的瞬态保护
- IEC 61000 - 4 - 2（ESD）±30kV（空气放电），±30kV（接触放电）
- IEC 61000 - 4 - 4（EFT）40A（5/50纳秒）
- 保护一个电源或I/O端口
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示器、USB2.0
