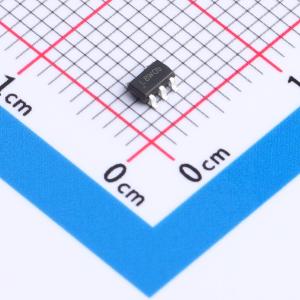

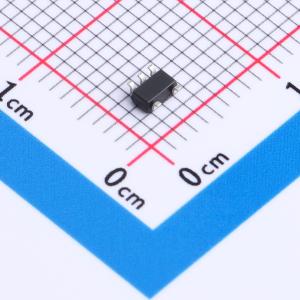

TPL903230-S5TR

SMT扩展库PCB免费打样

品牌名称: 3PEAK(思瑞浦)
商品型号: TPL903230-S5TR
商品编号: C20611823
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0245克(g)

商品参数

商品概述

300 mA高电源抑制比（PSRR）、超低噪声、低压差线性稳压器，输出精度高。支持0.9 V至5 V的固定输出电压范围，搭配1 μF或更大的陶瓷输出电容时可保持稳定。在10 kHz时具有87.9 dB的高PSRR和8.6 μVRMS的超低噪声。适用于前级电源噪声较大的对噪声敏感的应用，如高性能模拟设备或高清成像设备。输出短路保护和热过载保护电路提高了重载条件下的可靠性。提供SOT23 - 5、DFN1x1 - 4和WLCSP0.65x0.65 - 4封装，保证工作结温范围（TJ）为 - 40℃至 + 125℃。

商品特性

输入电压范围：1.75 V至5.5 V
输出电压范围：0.9 V至5 V
在电源调整率、负载调整率和工作温度范围内，输出精度为±2%
最大输出电流300 mA
低压差电压：300 mA时最大为180 mV
高PSRR：1 kHz时为 - 81.9 dB，10 kHz时为87.9 dB，100 kHz时为 - 61.4 dB，1 MHz时为 - 44.7 dB
输出电压噪声为8.6 μVRMS
出色的瞬态响应
输出反向电流保护
搭配1 μF或更大的陶瓷输出电容时可保持稳定
热关断和过流保护
结温范围： - 40℃至 + 125℃
封装选项：SOT23 - 5、DFN1x1 - 4、WLCSP0.65x0.65 - 4

应用领域

便携式和电池供电设备
手机和平板电脑
数码相机和音频设备
电源
视频监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	87.9dB@(10kHz)

	属性	参数值
	静态电流(Iq)	120uA
	噪声	8.6uVrms
	特性	过流保护；热关断
	工作温度	-40℃~+125℃
	输出极性	正极
