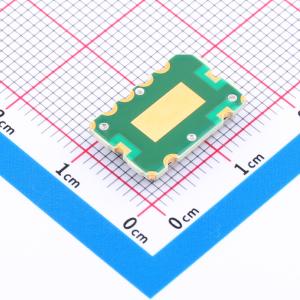

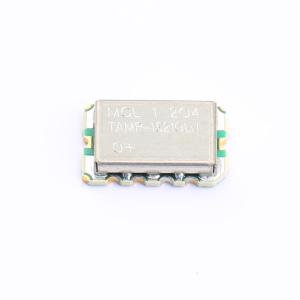

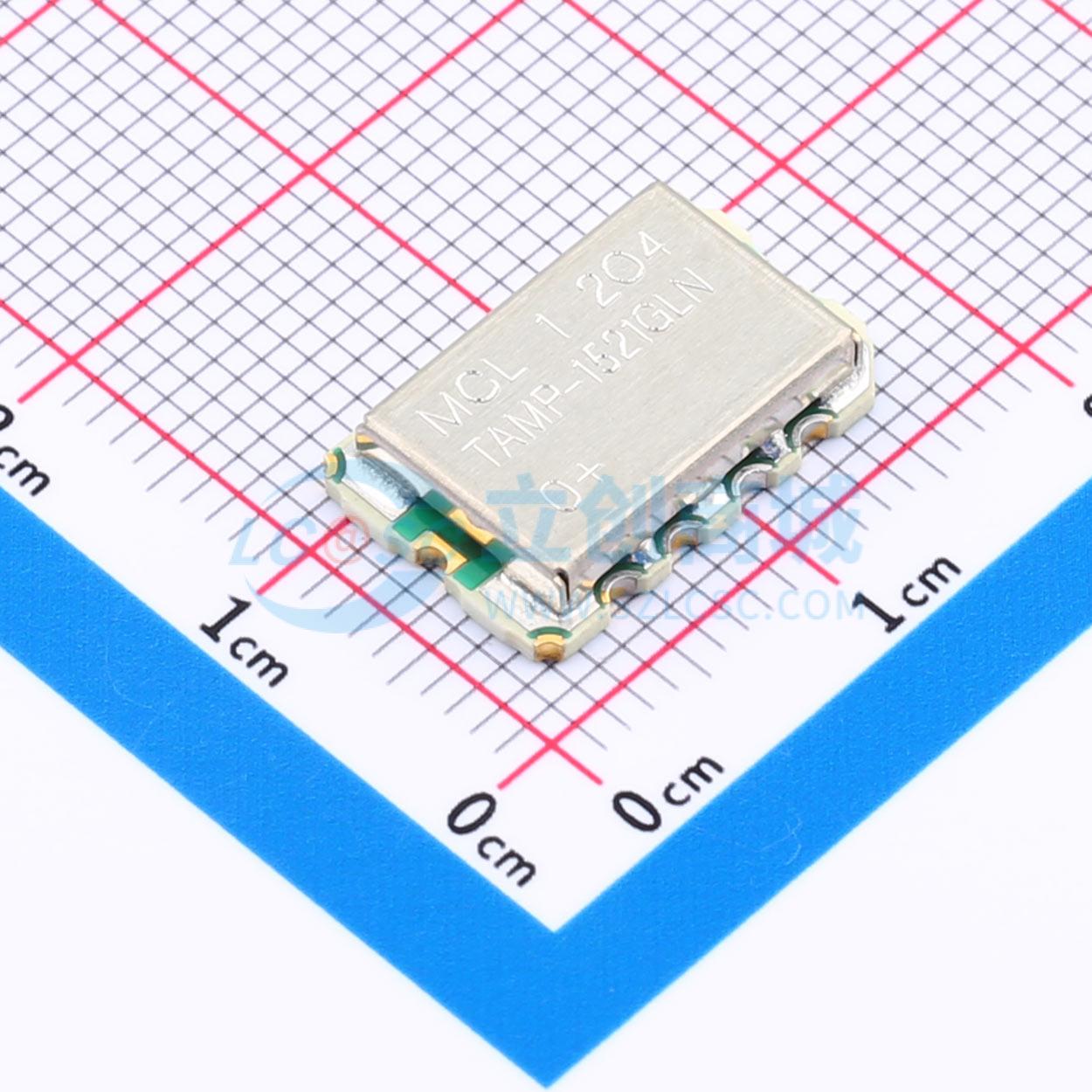

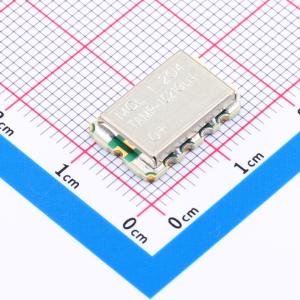

温馨提醒：图片仅供参考，商品以实物为准
TAMP-1521GLN+
1380-1520MHz 超低噪声射频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TAMP-1521GLN+是一款采用先进E-PHEMT技术设计的两阶段低噪声放大器模块，内置屏蔽外壳，提供超低噪声、高增益和高线性度。该模块集成了偏置匹配和稳定性电路，无需外部匹配元件。
- 品牌名称
- Mini-Circuits
- 商品型号
- TAMP-1521GLN+
- 商品编号
- C20608543
- 商品封装
- SMD,15x10mm
- 包装方式
- 编带
- 商品毛重
- 0.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | - | |
| 工作电流 | 50mA | |
| 增益 | 35dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 噪声系数 | 0.6dB | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输入匹配集成；集成偏置电路；输出匹配集成 |
商品概述
TAMP - 1521GLN+（符合RoHS标准）采用先进的E - PHEMT技术，设计为两级低噪声放大器，并内置在屏蔽外壳中（尺寸：0.591英寸×0.394英寸×0.118英寸）。该插入式模块在整个频率范围内提供超低噪声系数和高增益，输入和输出回波损耗良好，且无需外部匹配组件。
商品特性
- 超低噪声系数，典型值0.6 dB
- 高增益，典型值35 dB
- 输出功率，典型值高达+13.5 dBm
- 良好的输出三阶交调截点，典型值27.5 dBm
- 良好的电压驻波比，典型值1.2:1
- 无条件稳定
应用领域
- 基站收发器
- 塔顶放大器
- 中继器
- 通用低噪声放大器
