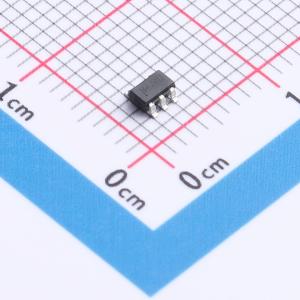

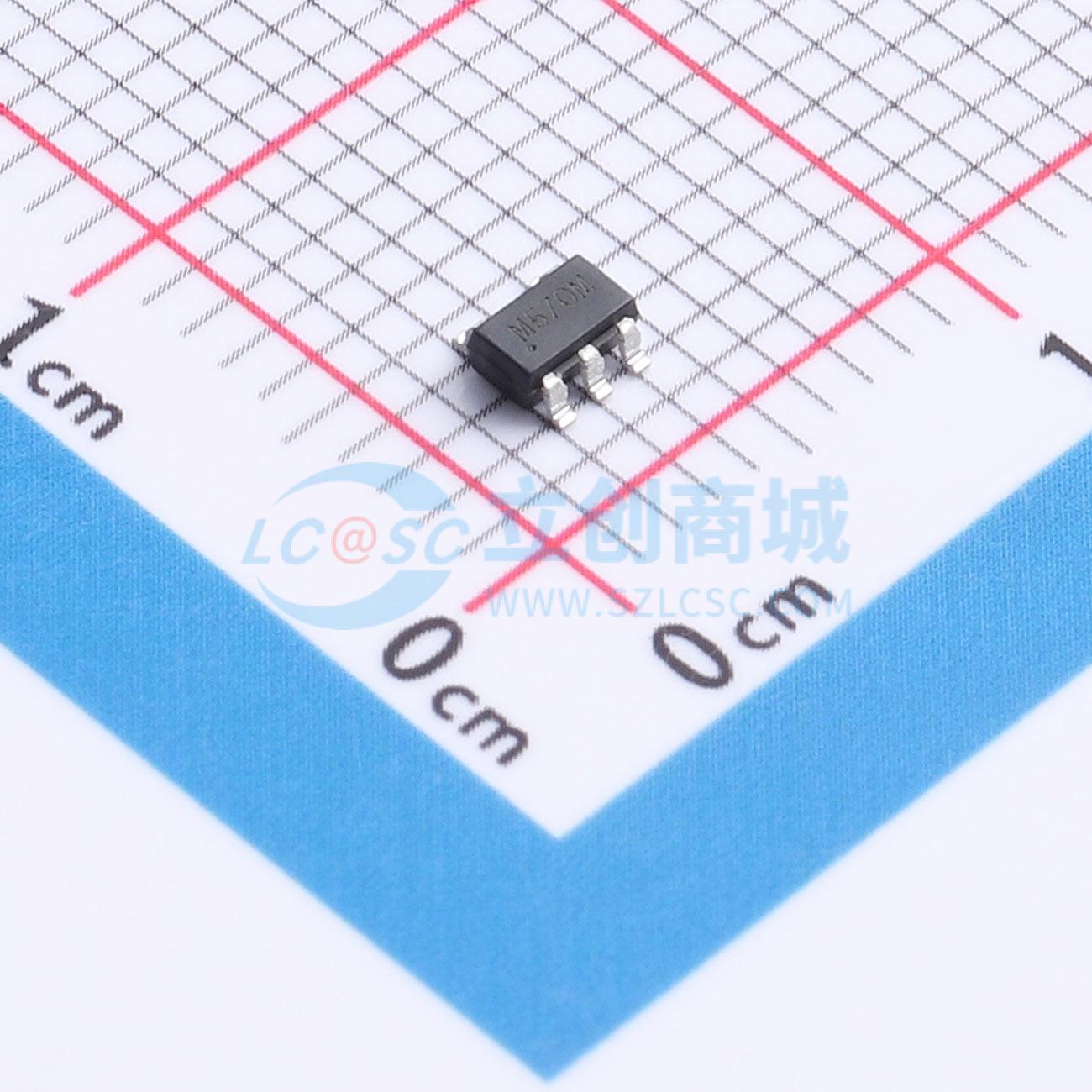

温馨提醒：图片仅供参考，商品以实物为准
TPM27517-S5TR
单通道高速低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM27517-S5TR
- 商品编号
- C20608588
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 4.5V~23V | |
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 13ns | |
| 传播延迟 tpHL | 13ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.1V | |
| 输入低电平(VIL) | 1.2V | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | - |
商品概述
TPM27517是一款用于MOSFET、IGBT和GaN功率开关的单通道低侧栅极驱动器。其5A的高灌电流和拉电流能力通过最小化转换时间和开关损耗来提高开关效率。该器件支持最高25V的电源电压和-5V的输入电压，并提高了系统鲁棒性，特别是在嘈杂的工业应用中。其超低的传播延迟可满足具有严格时序要求的应用。小型SOT23-5封装有助于高密度电源设计。
商品特性
- 行业标准引脚排列
- 4.5V ~ 23V单电源范围
- 单通道5A峰值拉电流和灌电流驱动能力
- 兼容TTL和CMOS阈值
- 在VDD欠压锁定或输入悬空时输出保持低电平
- 低传播延迟（典型值13ns）
- 快速上升和下降时间（典型值7ns和6ns）
- ESD保护性能超过JESD 22标准 – 6kV HBM，1.5kV CDM
- 提供SOT23-5封装
应用领域
- 开关模式电源
- DC-DC转换器
- 电机控制、太阳能逆变器、不间断电源
- 栅极和IGBT驱动
