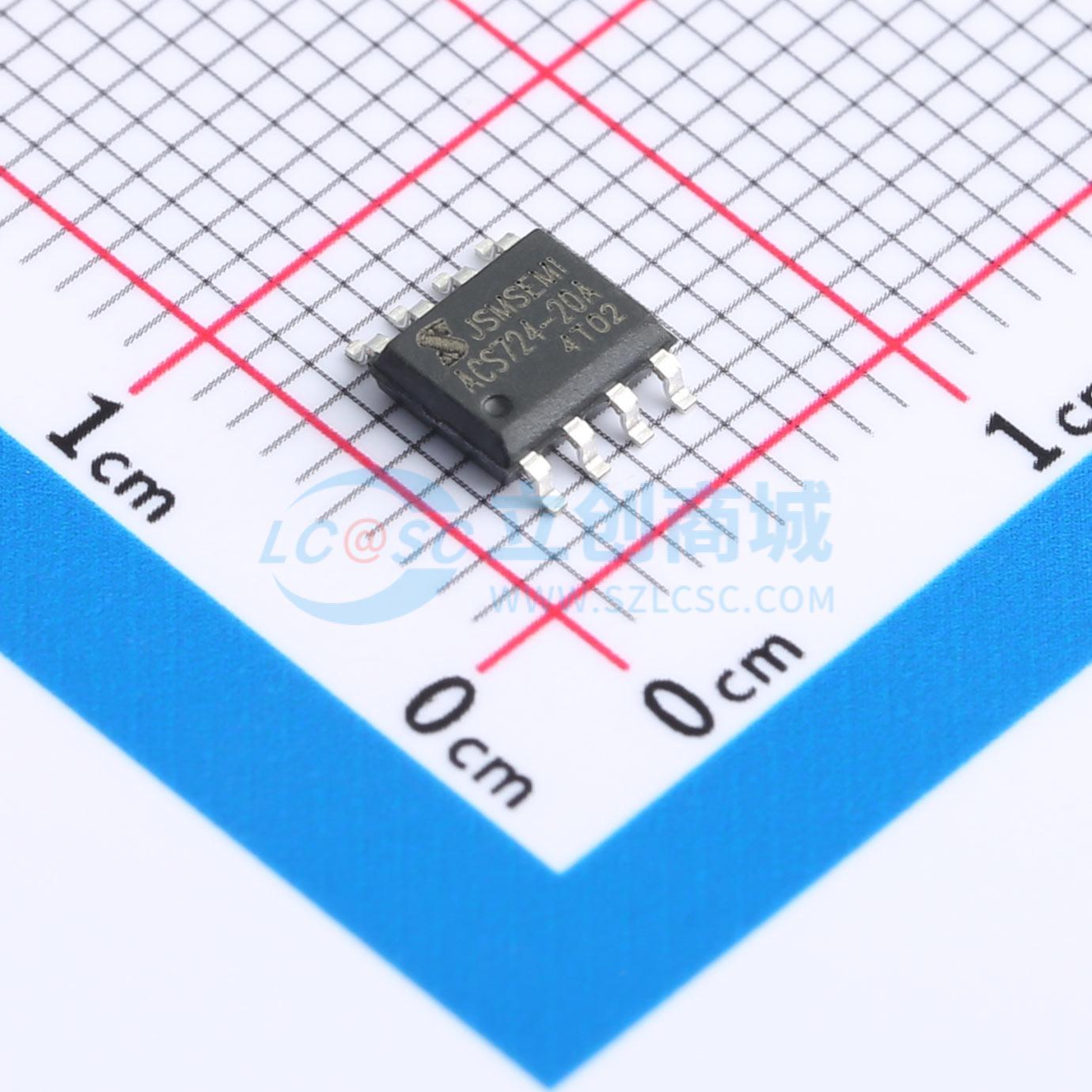

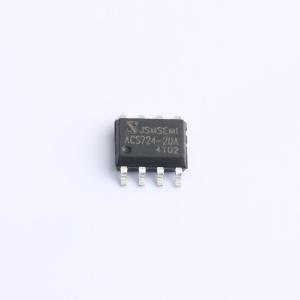

ACS724LLCTR-20AB-T-JSM
ACS724LLCTR-20AB-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 更为有效地测量交流或直流电流，可广泛应用于工业，消费类及通信类设备
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- ACS724LLCTR-20AB-T-JSM
- 商品编号
- C20606858
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±20A | |
| 工作电压 | 4.5V~5.5V | |
| 灵敏度 | 100mV/A | |
| 待机电流 | 11.18mA | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 120kHz | |
| 电流端电阻 | 1.5mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 上电复位；双向检测 |
商品概述
ACS72x系列是一款集高精度、高带宽、高响应速度、高线性度和低温漂于一体的开环霍尔电流传感芯片。该系列提供0~50A的大电流测量范围，并能在-40℃~125℃的全温度范围内实现典型灵敏度温度漂移±0.2%的性能指标，为高精度、高性能电流传感领域提供了新的解决方案。ACS72x适用于强电磁和高隔离的电流检测环境。此外，该系列产品已通过ROHS等认证。
商品特性
- 高精度、大电流：0~50A电流传感器，低一次侧导体电阻：0.85mΩ，典型失调电压温度漂移：±2mV，典型灵敏度温度漂移：±0.2%，典型线性度误差：±0.1%
- 高带宽、快速响应：典型带宽：250kHz，典型响应时间：1.6μs
- 高抗干扰、高隔离：差分霍尔设计有效抵抗外部磁场干扰，隔离电压：3000Vrms，兼容3.3V/5V电源，比例/固定输出
应用领域
- 白色家电
- 微型逆变器
- 电源
- 电机控制
- 自动化系统
