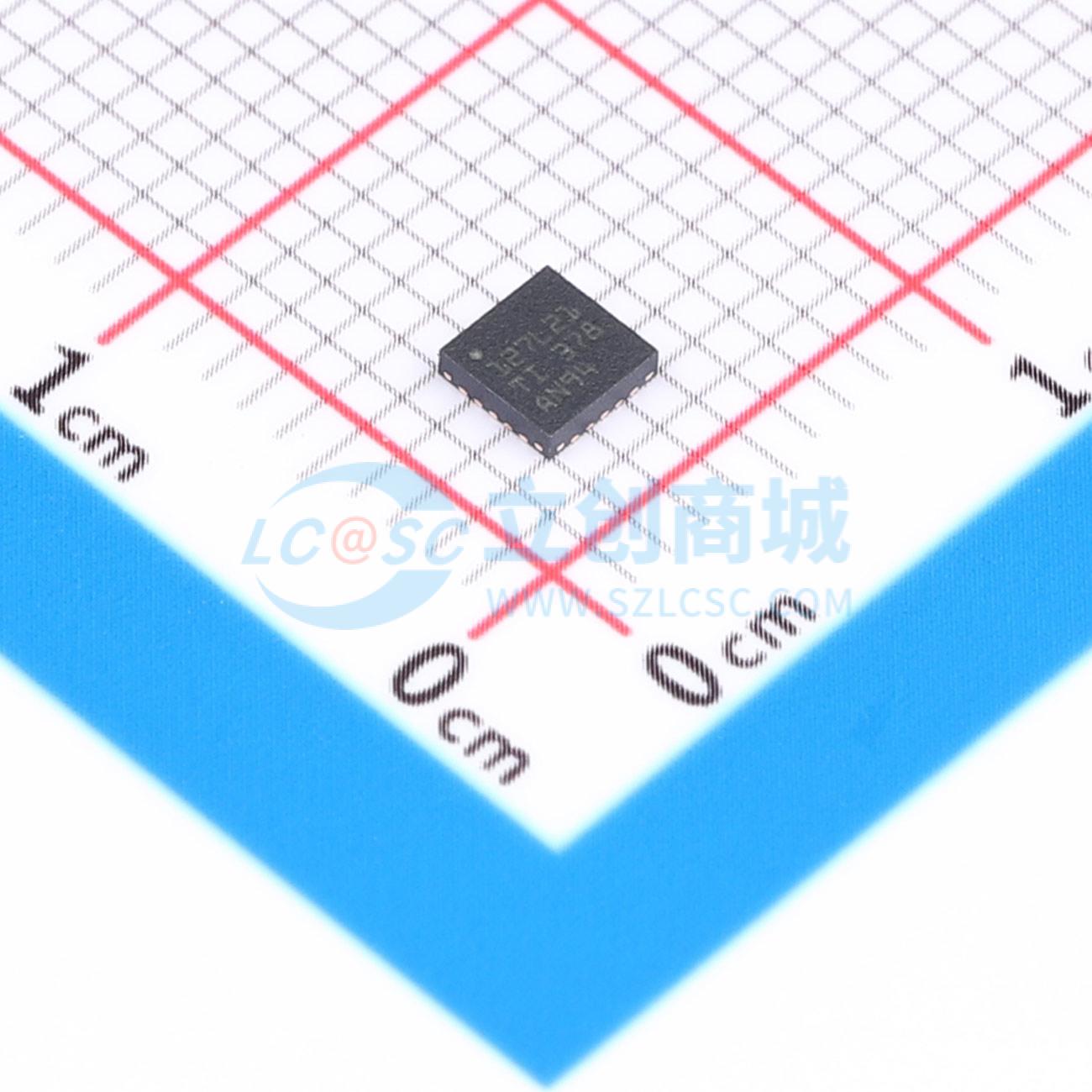

温馨提醒：图片仅供参考，商品以实物为准

ADS127L21IRUKR

具有可编程滤波器的24位宽带△-∑ ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 24 位，delta-sigma (ΔΣ) 模数转换器 (ADC)，具有可编程数字滤波器。该数字滤波器使用宽带滤波器时数据速率高达 512kSPS，使用低延迟滤波器时数据速率高达 1365kSPS。该器件在低功耗下提供了出色的交流性能和直流精度的组合。可编程无限和有限脉冲响应 (IIR 和 FIR) 数字滤波器允许自定义滤波器配置文件，如 A 加权补偿和频率陷波滤波器
品牌名称: TI(德州仪器)
商品型号: ADS127L21IRUKR
商品编号: C20606868
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.5292克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	111.5dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	500kHz~33.6MHz；32.768MHz
	ADC架构	Sigma-Delta
	功能特性	输入缓冲器；双极性输入；内置数字滤波器

商品概述

ADS127L21是一款24位ΔΣ模数转换器（ADC），带有可编程数字滤波器。该数字滤波器使用宽带滤波器时数据速率最高可达512kSPS，使用低延迟滤波器时最高可达1365kSPS。该器件在低功耗下兼具出色的交流性能和直流精度。可编程无限脉冲响应（IIR）和有限脉冲响应（FIR）数字滤波器支持定制滤波配置文件，例如A加权补偿和频率陷波滤波器。宽带或低延迟滤波器选项可在单器件内分别优化交流信号性能或直流信号的数据吞吐量。低漂移调制器实现了出色的直流精度，同时具有低宽带噪声，可实现出色的交流性能。功率可扩展架构具备四种速度模式，可优化数据速率、分辨率和功耗。信号和参考输入缓冲器可降低驱动器负载，从而提高精度。串行接口具备菊花链功能，可减少隔离障碍上的信号线数量。SPI输入数据和寄存器存储器内容通过循环冗余校验（CRC）进行验证，可提高运行可靠性。小型3mm × 3mm WQFN封装专为空间受限的应用设计。该器件的完整工作规格覆盖–40℃ 至 +125℃ 工作温度范围。

商品特性

可编程FIR滤波器
可编程IIR滤波器
宽带或低延迟滤波器模式
可编程数据速率，宽带滤波器模式下最高512kSPS，低延迟滤波器模式下最高1.365MSPS
低延迟滤波器模式下转换延迟为3μs
兼具交流精度与直流精度
功率可扩展速度范围
输入范围为±VREF或±2VREF
缓冲输入
支持内部或外部时钟工作
具备功能安全能力，可提供文档助力功能安全系统设计

应用领域

测试测量:数据采集（DAQ）
测试测量:声学与动态应变计
工厂自动化与控制:振动、状态监测
医疗:多普勒超声
电网基础设施:电能质量分析仪

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	512kHz
	通道数	1
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是
