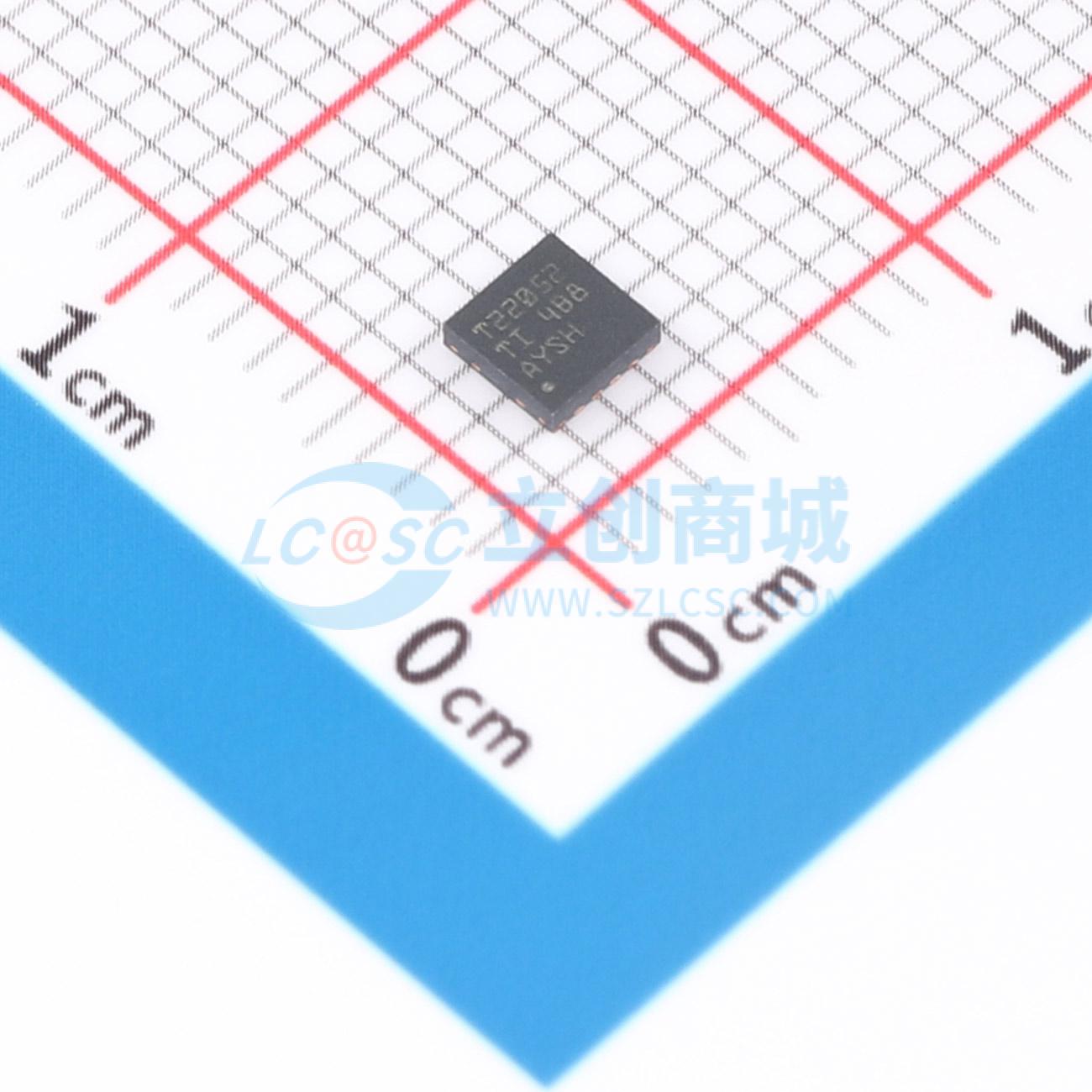

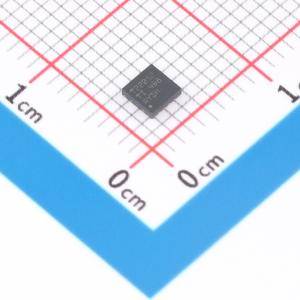

TPS922052DRRR

具有电感式快速调光功能的65V 2A/4A降压LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 4.5V 至 65V 宽输入范围的 2A/4A 非同步降压 LED 驱动器。通过将低侧 NMOS 开关与恒流控制和恒压控制相集成，不仅能驱动 LED，还能以高功率密度和高效率为电池充电。支持共阳极连接和单层 PCB 设计，从而节省连接器、线束和 PCB 的成本。开关频率可通过 FSET 引脚进行配置，范围为 100kHz 至 2.2MHz，并具有可选的展频功能，可降低 EMC 辐射并减小输入滤波器尺寸。支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可在启动时使用简单的高电平/低电平时序信号，通过 PWM 和 ADIM 输入引脚进行配置
品牌名称: TI(德州仪器)
商品型号: TPS922052DRRR
商品编号: C20606923

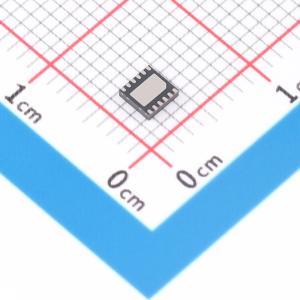

商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.142661克(g)

商品参数

商品概述

TPS92205x 系列器件是具有 4.5V 至 65V 宽输入范围的 2A/4A 非同步降压 LED 驱动器。通过集成低侧 NMOS 开关，该器件不仅能驱动 LED，还能以高功率密度和高效率为电池充电。该系列还支持常见阳极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。该系列器件支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光 (IFD) 和高调光精度。该系列器件还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返以及热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。

商品特性

4.5V 至 65V 宽输入范围
LED 共阳极连接
具有 3A/6A 典型电流限制的 150mΩ 集成 MOSFET
可选开关频率：100kHz 至 2.2MHz
TPS922053 和 TPS922055 的展频
高级调光选项：
- 模拟调光 (256:1)
- 快速 PWM 调光（150ns 脉冲宽度）
- 混合调光和灵活调光（20kHz PWM 时为 2,000:1，4kHz PWM 时为 10,000:1，120Hz PWM 时为 1,000,000:1）
CC/CV 充电模式
全面保护特性：
- LED 开路和短路保护
- 开关 FET 开路和短路保护
- 外部元件故障保护
- 逐周期电流限制
- 热关断
- 故障输出（开漏）
可配置的热折返曲线
VSON、WSON 和 SOT23 封装选项

应用领域

持续照明：
- 室内、室外、专业照明
- 医疗、手术照明
- 投影仪、激光电视、打印机、IP 摄像机
即时照明：
- 机器视觉、摄像头闪光灯
- 火警、频闪
CC 和 CV 源：
- LCD 背光照明
- 电池充电
- TEC 控制

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	100kHz~2.2MHz
	通道数	1
	输出电流	3A

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
