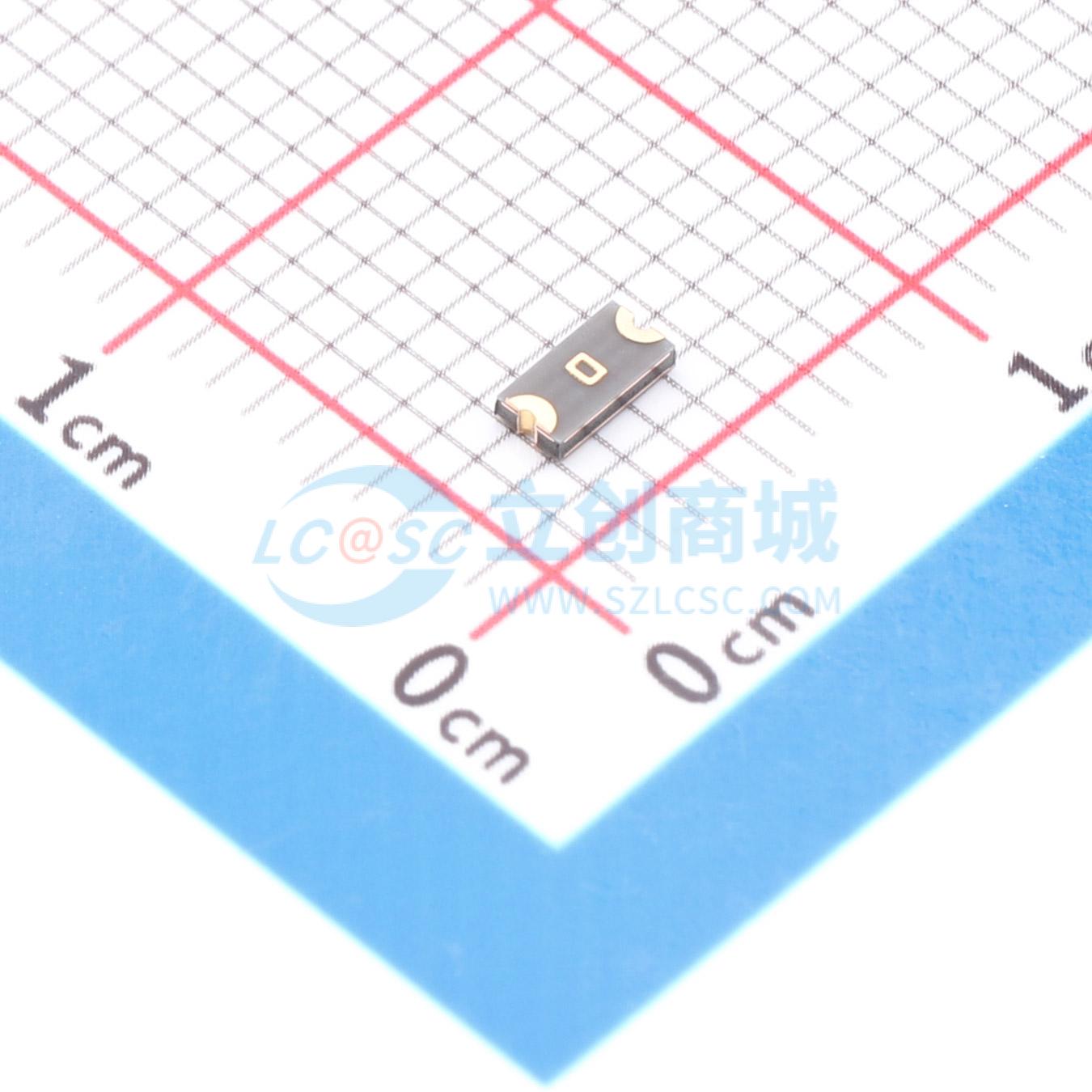

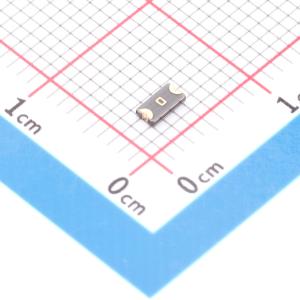

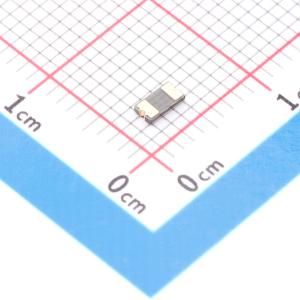

MF-NSMF010/30X-2
30V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BOURNS
- 商品型号
- MF-NSMF010/30X-2
- 商品编号
- C20606973
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 30V | |
| 最大电流(Imax) | 40A | |
| 保持电流(Ihold) | 100mA | |
| 跳闸电流(Itrip) | 250mA | |
| 消耗功率(Pd) | 600mW | |
| 初始态阻值(Rmin) | 1.35Ω |
| 属性 | 参数值 | |
|---|---|---|
| 跳断后阻值(R1max) | 15Ω | |
| 动作时间 | 1.5s | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 脚间距 | - |
商品特性
- 标准1206封装尺寸
- 快速的跳闸时间，可防止过流事件
- 采用ENIG端子的优异可焊性
- 对称设计及低剖面高度（0.7 mm ~ 1.6 mm）
- 符合RoHS标准且无卤素
- 机构认可：
- 获得TÜV认证，符合以下标准：IEC 62319-1、IEC 60738-1及IEC 60730-1:2013第15条、第17条和附录J
应用领域
- USB与HDMI端口
- 电池包
- 平板电脑与笔记本电脑
- 硬盘驱动器
- LCD/LED高清电视
