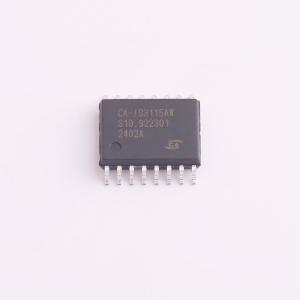

CA-IS3115AW

1.5W 全集成隔离 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CA-IS3115X 是一款支持 2.5/5.0kV_RMS 隔离耐压的 DC-DC 转换器芯片，集成片上变压器，能够高效率传输 1.5W 功率到副边侧输出。该芯片采用特有控制架构，能够快速响应负载变化，并且精确调节输出电压。CA-IS3115X 可替代传统分立器件组建的隔离电源方案，该方案物理尺寸更小，且能够实现完全隔离。
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3115AW
商品编号: C20598894
商品封装: SOIC-16-WB
包装方式: 编带
商品毛重: 0.608114克(g)

商品参数

商品概述

CA-IS3115X 是一款支持 2.5/5.0kV_RMS 隔离耐压的 DC-DC 转换器芯片，集成片上变压器，能够高效率传输 1.5W 功率到副边侧输出。该芯片采用特有控制架构，能够快速响应负载变化，并且精确调节输出电压。CA-IS3115X 可替代传统分立器件组建的隔离电源方案，该方案物理尺寸更小，且能够实现完全隔离。

CA-IS3115X 集成软启动、短路保护、过温保护等多种保护功能以更好地增强系统的可靠性。CA-IS3115X 具有 EN 使能管脚，当 EN 为低电平时，输出电压为零，此时电源仅有微安级待机输入电流。

CA-IS3115X 可通过管脚 SEL 选择 4 种输出电压，分别为 5V、3.3V、5.4V、3.7V，支持输出端接 LDO，以方便用户不同的电压需求。CA-IS3115X 器件采用 16 脚宽体 SOIC 封装，电气间隙&爬电距离大于 8mm，最高绝缘耐压高达 5kV_RMS，支持宽工作温度范围 -40°C~125°C。

商品特性

集成高效率的 DC-DC 转换器和片上变压器
内置软启动电路来防止浪涌电流和输出过冲
工作在 Hiccup 模式的短路保护
过热关断保护功能
宽输入电压范围：4.5V~5.5V
输出电压可选：
- 3.3V 或 5.0V
- 3.7V 或 5.4V，支持在 DC-DC 后接 LDO
输出典型功率：1.5W (5V/300mA)
优异的负载瞬态响应
宽工作温度范围：-40°C~125°C
符合 CISPR32 Class-B 级 EMI 标准
ESD：±4kV HBM，±2kV CDM
高 CMTI：±150kV/μs（典型）
优异的隔离性能：
- UL 1577 标准下，长达 1 分钟的 5kV_RMS 隔离耐压(CA-IS3115AW)
- UL 1577 标准下，长达 1 分钟的 2.5kV_RMS 隔离耐压(CA-IS3115BW)
- 符合 DIN V VDE V 0884-11:2017-01 标准的 7070VPK VIOTM 和 2121VPK VIORM(CA-IS3115AW)
隔离栅寿命：>40 年
符合 RoHS 标准
封装：SOIC16-WB

应用领域

工业自动化控制系统
电机控制
储能
光伏逆变
电网基础设备
测试和测量仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式DC/DC转换器
	输出功率	1.5W
	输入电压	5V
	输出电压	3.3V；3.7V；5.4V；5V

	属性	参数值
	输出电流	300mA；400mA
	隔离电压	5kV
	纹波	55mV；65mV
	工作温度	-40℃~+125℃
