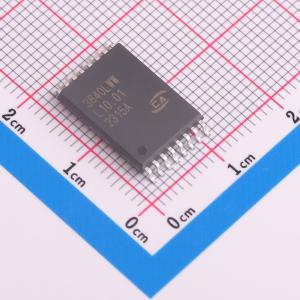

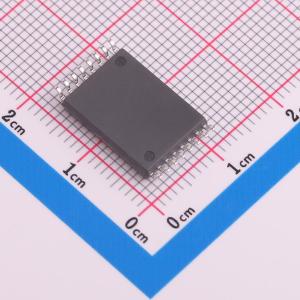

温馨提醒：图片仅供参考，商品以实物为准

CA-IS3840LWW

CA-IS384x 高性能四通道增强型数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 增强耐压4通道数字隔离器,电容隔离
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3840LWW
商品编号: C20598893
商品封装: SOIC-16-WWB
包装方式: 编带
商品毛重: 0.626059克(g)

商品参数

商品概述

CA-IS384x 是一款高性能四通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS384x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。CA-IS3840 四个通道都在同一个方向上，输出侧（B 侧）具有输出使能；CA-IS3841 具有三个前向和一个反向通道，两侧均具有输出使能；CA-IS3842 具有两个前向和两个反向通道，两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失，对于后缀为 L 的设备，默认输出为低，对于带有后缀 H 的设备，默认输出为高。

CA-IS384x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高 CMTI 能力有望保证数字信号的正确传输。CA-IS384x 器件采用 16 引脚宽体和 16 引脚超宽体 SOIC 封装。宽体封装的产品绝缘耐压均高达 5.7 kVrms，超宽体封装的产品绝缘耐压均高达 7.5 kVrms。

商品特性

信号传输速率: DC to 150Mbps
宽电源电压范围：2.5V to 5.5V
宽温度范围: -40℃ to 125℃
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI: ±150kV/us (典型值)
低功耗，(典型值):电流为1.5mA/通道（@5V，1Mbps）电流为6.6mA/通道（@5V，100Mbps）
精确时序 (典型值)12ns 传播延迟
1ns 脉冲宽度失真
2ns 传播延迟偏差
5ns 最小脉冲宽度
高达5.7KV RMS 的隔离电压(宽体封装)
高达7.5KV RMS 的隔离电压(超宽体封装)
ESD：HBM±8KV
隔离栅寿命:>40 年
具有使能端的三态输出
施密特触发器输入
宽体SOIC16-WB(W) 封装
超宽体SOIC16-WWB(WW) 封装
符合RoHS 标准

应用领域

太阳能逆变器
风力发电
高压储能
高压电力系统
直流充电桩
医疗电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	0
	反向通道数	4
	最大数据速率	150Mbps
	默认输出	低电平
	隔离电压(Vrms)	7500

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	12ns
