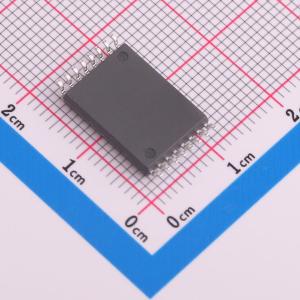

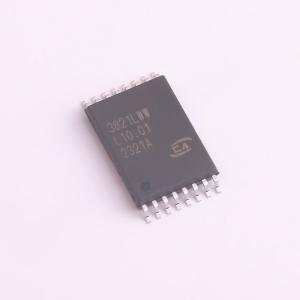

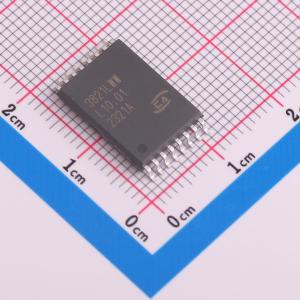

CA-IS3821LWW
CA-IS382x 高速双通道数字隔离器
描述
增强耐压2通道数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3821LWW商品编号
C20598887商品封装
SOIC-16-WWB包装方式
编带
商品毛重
1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 7500 | |
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS382x是一款高性能2通道数字隔离器具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，CA-IS382x器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CA-IS3820器件具有两个前向双通道，CA-IS3821一个前向一个反向两个通道，CA-IS3822和CA-IS3821通道相反，具有一个反向一个前向两个通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。
CA-IS382x器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。CA-IS382x器件采用8脚宽体SOIC，16脚宽体SOIC封装和16脚超宽体SOIC封装。宽体封装的产品绝缘耐压均高达5.7kVrms，超宽体封装的产品绝缘耐压能达到7.5kVrms。
SOIC-16 CA-IS3821典型应用电路
CA-IS38xx系列数字隔离器应用原理图
简化通道结构图
器件信息
