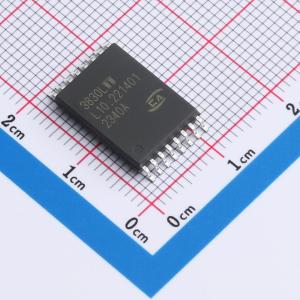

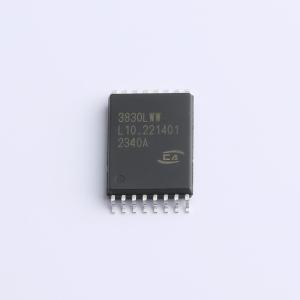

CA-IS3830LWW
CA-IS383x 高速三通道数字隔离器
描述
增强耐压3通道数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3830LWW商品编号
C20598891商品封装
SOIC-16-WWB包装方式
编带
商品毛重
1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 7500 | |
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS383x 是一款高性能三通道数字隔离器，具有精确的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时，CA-IS383x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。CA-IS3830 三个通道都在同一个方向上，输出侧（B侧）具有输出使能，CA-IS3831 具有两个前向和一个反向通道，两侧均具有输出使能。所有设备都具有故障安全模式选项。 如果输入侧电源掉电或信号丢失，对于后缀为 L 的设备，默认输出为低，对于带有后缀 H 的设备，默认输出为高。
CA-IS383x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。 高 CMTI 能力有望保证数字信号的正确传输。 CA-IS383x 器件采用 16 引脚宽体 SOIC 封装和16 引脚超宽体 SOIC 封装。 所有产品均支持绝缘耐压高达 5.7kVrms。
CA-IS3831 典型应用电路
CA-IS38xx 系列数字隔离器应用原理图
简化通道结构图
器件信息
