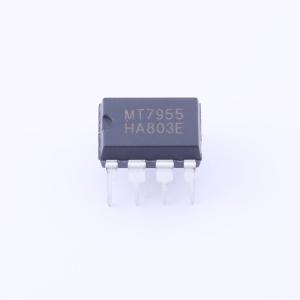

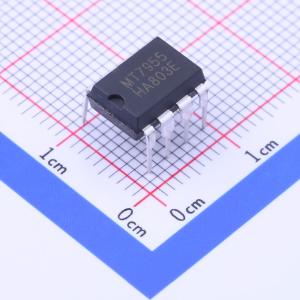

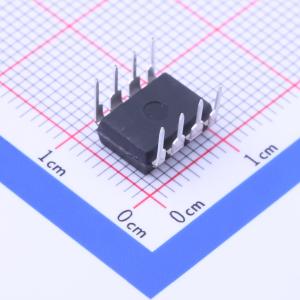

MT7955
停产 MT7955
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度原边反馈 LED 恒流驱动开关
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT7955
- 商品编号
- C216691
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 20kHz~100kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+105℃ |
商品概述
MT7955是针对LED照明应用而设计的驱动开关，采用原边反馈反激式电路架构，工作于电感电流断续模式，内部集成2A / 600V高压开关。 MT7955采用原边反馈技术，无需次级反馈电路，也无需补偿电路。内部集成600V高压功率开关，系统方案简洁可靠。 MT7955采用美芯晟专利的恒流控制与补偿技术，LED输出电流精度达到 ±3% 以内，具有优异的线性调整率和负载调整率，且对变压器绕组电感变化不敏感。 MT7955同时实现了各种保护功能，包括逐周期过流保护(OCP)、过压保护(OVP)、LED短路保护(SCP)、LED开路保护和过热保护（OTP）等,以确保系统可靠地工作。
商品特性
- 内部集成2A / 600V功率管
- AC85V到AC265V交流输入电压
- 原边感应及恒流机制，无需次级反馈电路
- 高精度LED恒流电流(+/-3%)
- 逐周期峰值电流控制
- LED开路/短路保护
- 欠压锁定保护
- VDD过压保护，输出过压保护
- 过温保护
- DIP8封装
应用领域
- LED球泡灯
- 射灯
- LED照明驱动通用恒流源
