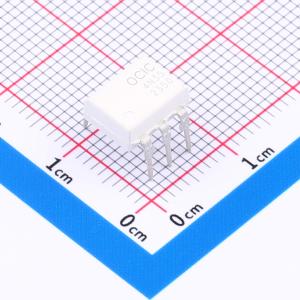

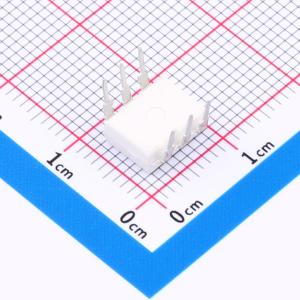

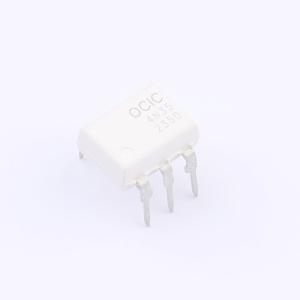

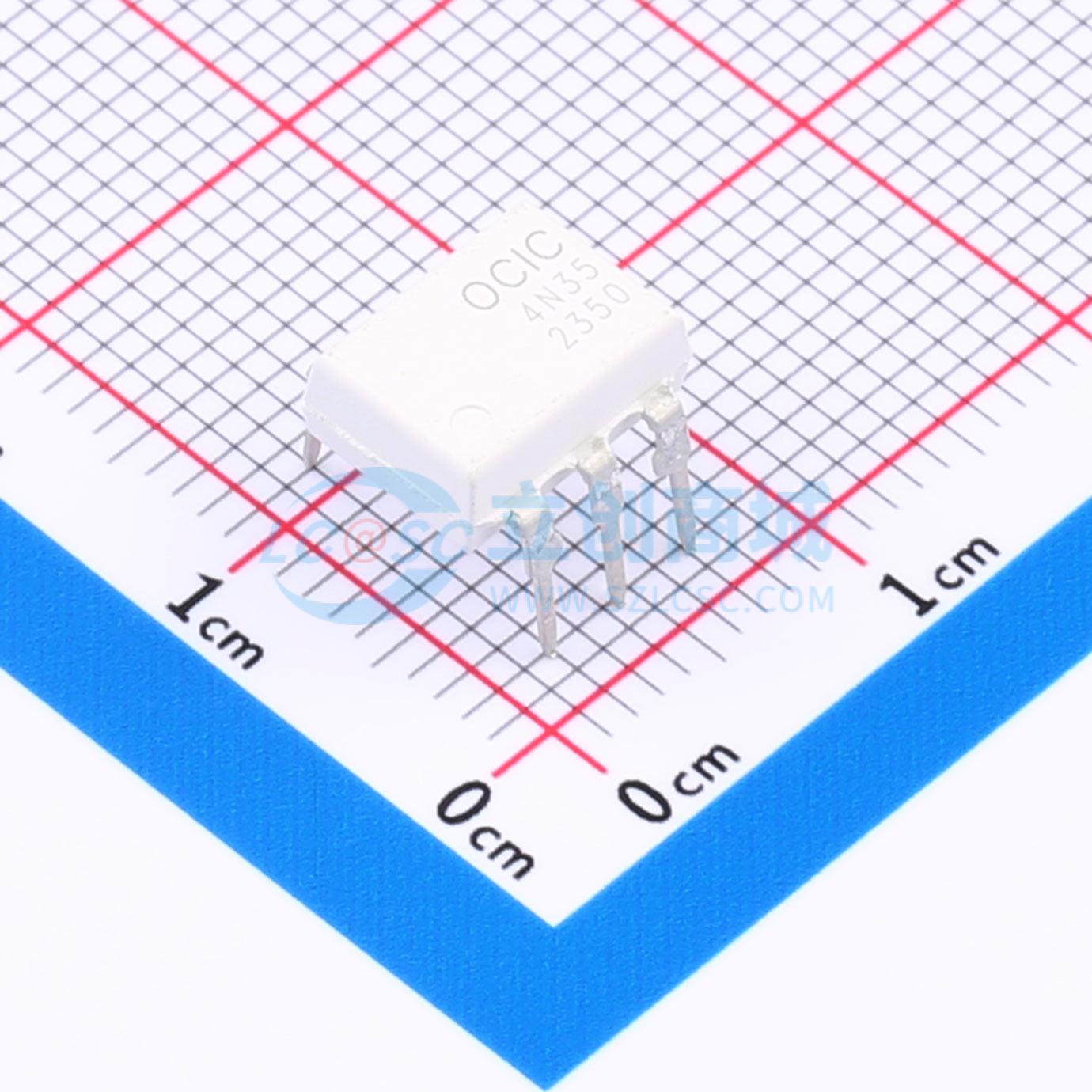

CY4N35
DC 4.17kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由砷化镓的红外发光二极管和光电晶体管组成，有6 脚双列直插式和6 脚双列贴片封装形式。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CY4N35
- 商品编号
- C20417302
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,0.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 100% | |
| 正向电流(If) | 60mA |
商品概述
由砷化镓的红外发光二极管和光电晶体管组成，有6 脚双列直插式和6 脚双列贴片封装形式。
商品特性
- 最小电流传输比测试条件为 IF = 10 mA, VCE = 10 V
- 10% for CY4N27 and CY4N28
- 20% for CY4N25 and CY4N26
- 100% for CY4N35 and CY4N36 and CY4N37
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
