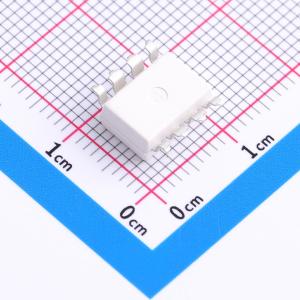

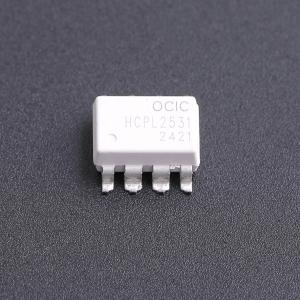

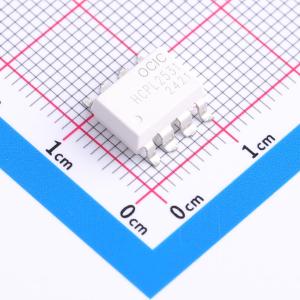

温馨提醒：图片仅供参考，商品以实物为准
CYHCPL2531S(TP1)
DC 2.5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CYHCPL2530 和CYHCPL2531 由一颗红外LED 耦合一颗三极管输出1Mbit/s 高速IC 的高速光耦，光电二极管偏置的单独连接通过减小输入晶体管的基极集电极电容，使速度比传统的光电晶体管光耦合器提高了几个数量级。内部噪声屏蔽提供卓越的共模抑制10kV/µs。与220V的工业标准相比，改进的封装具有优越的绝缘性，允许480V的工作电压。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYHCPL2531S(TP1)
- 商品编号
- C20417311
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.855克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 5V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 5% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 正向电流(If) | 25mA |
商品概述
CYHCPL2530 和CYHCPL2531 由一颗红外LED 耦合一颗三极管输出1Mbit/s 高速IC 的高速光耦，光电二极管偏置的单独连接通过减小输入晶体管的基极集电极电容，使速度比传统的光电晶体管光耦合器提高了几个数量级。内部噪声屏蔽提供卓越的共模抑制10kV/µs。与220V的工业标准相比，改进的封装具有优越的绝缘性，允许480V的工作电压。它封装在8引脚DIP封装中和SMD选项。
商品特性
- 高速– 1 MBit/s
- 优越的CMR – 10kV/µs
- 双通道CYHCPL2530/CYHCPL2531
- 双倍工作电压– 480V RMS
- CTR 范围 0–70%
应用领域
- 线性接收器
- 脉冲变压器
- CMOS-LSTTL-TTL输出接口
- 宽带宽的模拟耦合
