温馨提醒：图片仅供参考，商品以实物为准

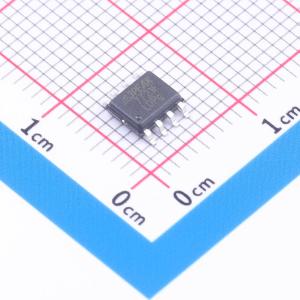

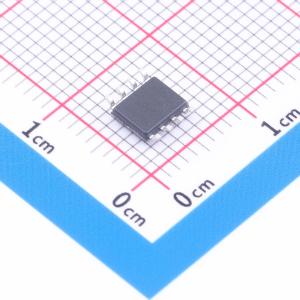

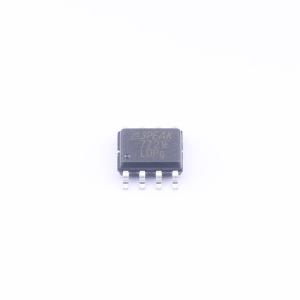

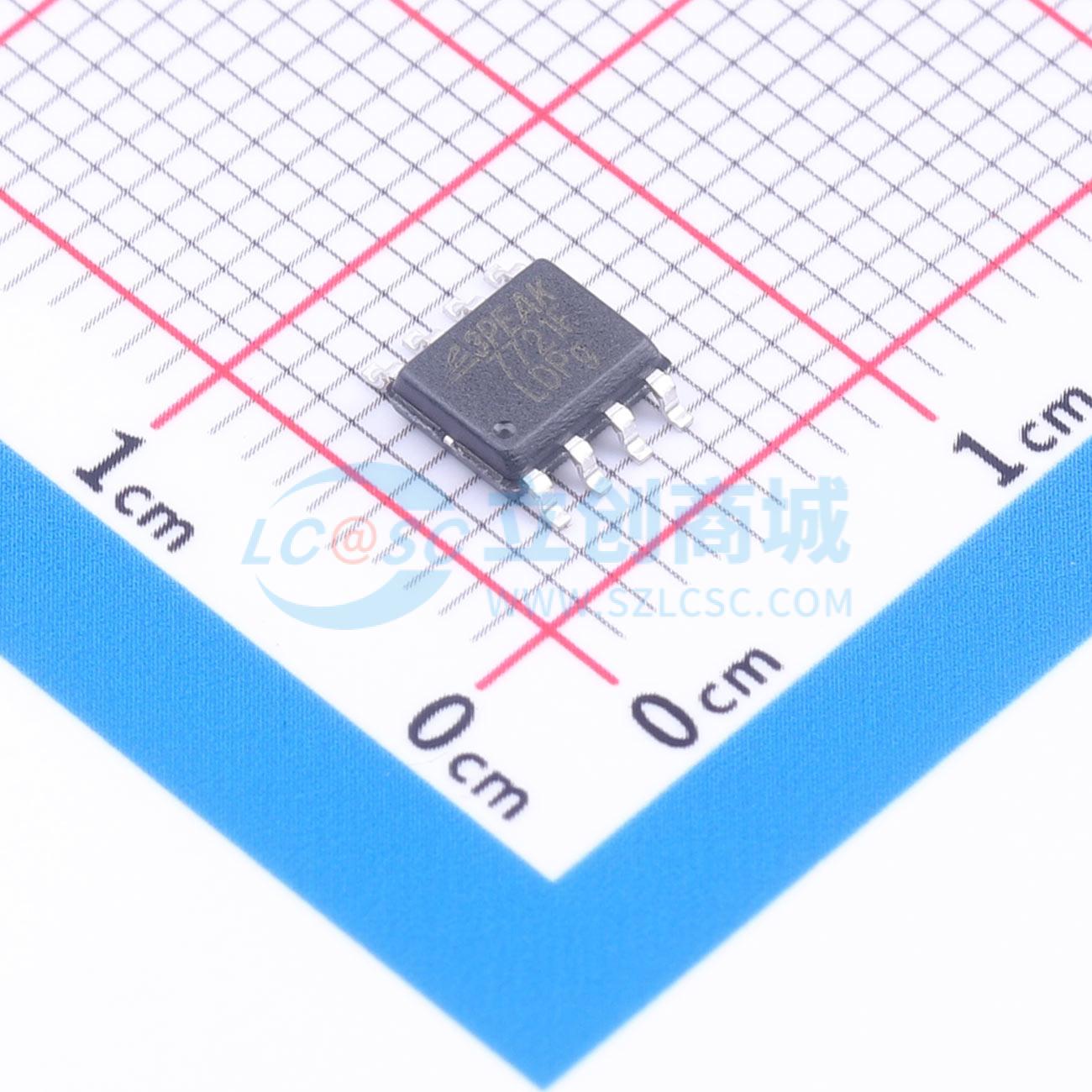

TPT7721F-SO1R
双通道增强型高性能数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7721F-SO1R
- 商品编号
- C20416707
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.543克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 200kV/us | |
| 传播延迟(tpd) | - | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPT772x 器件是高性能、双通道增强型数字隔离器，符合 UL 1577 标准，具有 5000-VRMS（WSOP8、WSOP16）和 3750-VRMS（SOP8）的隔离等级。这些器件已获得 VDE、UL、CSA、TUV、CQC 和 CB 认证。该器件在低功耗下提供高可靠性和高性能的隔离数字输入与输出。每个隔离信号通道通过双层二氧化硅电容绝缘屏障进行隔离。TPT7720 器件的两个通道方向相同，而 TPT7721 器件的两个通道方向相反。当输入电源或信号丢失时，带后缀 F 的器件其失效安全默认输出为低电平，不带后缀 F 的器件则为高电平。通过创新的电路设计和优化的结构，TPT772x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。TPT772x 系列提供 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 150 Mbps 数据速率
- 5 kV RMS 隔离等级（WSOP）
- 典型静态 CMTI 为 ±200 kV/μs，典型动态 CMTI 为 ±150 kV/μs
- 低功耗，典型值 3 mA/通道 @1 Mbps
- 低传播延迟：典型值 12 ns
- 默认输出低电平（TPT772xF）和高电平（TPT772x）
- 宽温度范围：-40°C 至 +125°C
- SOP8、WSOP8 和 WSOP16 封装
- 强大的电磁兼容性
- 低辐射
- 系统级 ESD、EFT 和浪涌抗扰度
- 安全相关认证
- 符合 DIN VDE V 0884-17（IEC60747-17）的 VDE 认证
- 符合 UL 1577 标准，隔离等级为 5000-VRMS（WSOP16、WSOP8）和 3750-VRMS（SOP8）
- 符合 GB 4943.1 的 CQC 认证
- CSA、TUV 和 CB 认证
应用领域
- 工业自动化
- 电机控制
- 电源
- 隔离接口与通用隔离
